Appareil de test de rayonnement thermique

de flux thermiqueautomatiquede matériaux

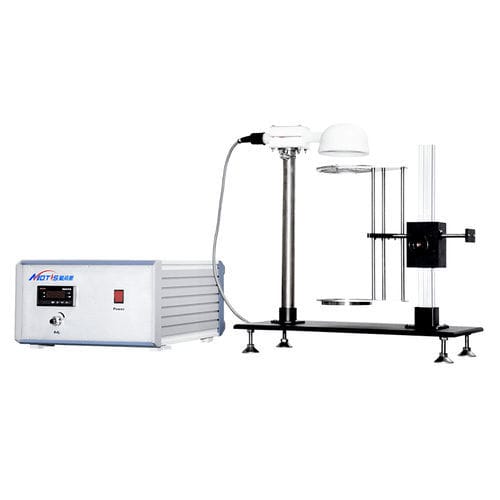

L'appareil d'essai d'égouttage, conforme à la norme NF P92-505/CEE R118, permet de déterminer le comportement de fusion des matériaux sous une source de chaleur radiante de 500W. Lors de l'essai NF P92-505, une éprouvette est placée à l'horizontale et exposée à un radiateur électrique situé au-dessus. Un récipient est placé sous l'éprouvette pour recueillir les gouttes qui en résultent. Du coton est placé dans le récipient afin de vérifier si une goutte s'enflamme. Le dispositif d'essai d'égouttage se compose des éléments suivants - une source de rayonnement thermique originale de type épiradiateur, d'une puissance nominale de 500 W, dont la surface radiante est constituée d'un disque translucide de silice fondue vitreuse de 100 mm de diamètre. - Une poignée mobile permet de tourner légèrement l'épiradiateur au-dessus de l'échantillon ou de le retirer. - Support de spécimen, avec fonction de réglage de la hauteur. - Un réceptacle est placé à 300 mm sous le porte-échantillon pour recueillir les gouttes. - Une unité de contrôle de puissance pour le contrôle du taux de rayonnement de l'épiradiateur. - Un calorimètre conforme à la norme NF P92-505, pour l'étalonnage de l'épiradiateur. - Un fluxmètre à refroidissement par eau conforme à l'annexe 7 de la norme ECE R118, pour l'étalonnage de l'épiradiateur. La classification française M des matériaux de construction (NF P 92-507) Les essais de "réaction au feu" permettent de classer les matériaux en 5 catégories de M0 à M4. La norme spécifique applicable dépend de l'usage prévu et définit des méthodes d'essai pour tous les matériaux. - M0 - Ininflammable (pouvoir calorifique ≤ 2,5 MJ/kg) - M1 - Ininflammable (pouvoir calorifique ＞ 2,5 MJ/kg) - M2 - Faiblement inflammable - M3 - Modérément inflammable - M4 - Haute inflammabilité
