Analyseur de vibrations de surveillance de machine SWK1

pour la surveillance d'état de machinepour maintenance prédictiveportable

Présentation
ShakerWatch de Motionics est un outil de mesure et d'analyse des vibrations sans fil piloté depuis iPad, conçu pour les cribles vibrants et les shale shakers. Il embarque un accéléromètre tri-axial avec base magnétique pour fixation sur les points de mesure et enregistre le mouvement selon trois axes. La connectivité Bluetooth Low Energy supprime les câbles et connecteurs, améliorant la sécurité, la facilité d'utilisation et la durabilité.

Principales fonctionnalités
ShakerWatch réalise des essais d'orbite X-Y avec calculs automatiques du régime (RPM), de l'accélération (G), de la course et de l'angle. Le système prend également en charge les tests de choc (bump), les mesures de déplacement latéral et les essais de vibration de la structure porteuse pour évaluer la performance et l'état des shakers.

Présentation produit et démonstration
Des vidéos de présentation et de démonstration montrent les essais types et les flux de travail, incluant les tests d'orbite, les tests de choc et le remplacement de la batterie. Ces ressources aident les techniciens à standardiser les inspections et interpréter les résultats.

Logiciel

• Application iPad ShakerWatch (connexion à l'accéléromètre tri-axial sans fil)
• Transmission sans fil du signal vibration (BLE)
• Compensation automatique de l'angle d'inclinaison du capteur
• Test d'orbite avec calcul automatique RPM, G, course et angle
• Ondes temporelles interactives, spectre FFT et tracé d'orbite X-Y (G Motion Plot)
• Tests de déplacement latéral codés par couleur pour évaluation rapide
• Test de choc avec détection automatique de la fréquence dominante
• Possibilité d'attacher photos et notes aux mesures
• Génération automatique de rapports PDF
• Base de données locale et gestionnaire d'enregistrements
• Export des données en Excel et PDF

Contenu de la livraison

• Accéléromètre sans fil ShakerWatch
• Piles boutons CR2477 ×2
• Guide utilisateur

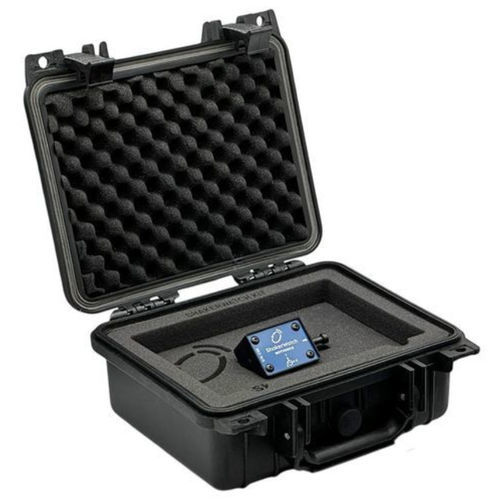

• Étui de protection ShakerWatch
• Application iPad ShakerWatch
• Optionnel : iPad avec coque de protection
• Optionnel : extension de garantie 3 ans

Spécifications techniques
ShakerWatch — Spécification
Type d'accéléromètre : tri-axial
Plage de mesure : ±40g
Fréquence de résonance : ≈5500 Hz
Taux d'échantillonnage : 500–4000 Hz (ajustable)
Taille du bloc de données : 256–4096 échantillons (ajustable)
Connectivité : Bluetooth Low Energy (BLE)
Portée de transmission : 98 ft (30 m)
Masse : 172 g (0,380 lb)
Dimensions : 81 × 52 × 40 mm (3,2" × 2,0" × 1,6")
Température de fonctionnement : -20 à 60 °C (-4 à 140 °F)
Indice de protection : IP66
Base magnétique : ronde, force 35 lb (15,88 kg)
Alimentation : pile CR2477 3V (remplaçable)
Autonomie : ~500 heures
Compatibilité logicielle : iPadOS

Caractéristiques techniques

• Accéléromètre : tri-axial
• Plage de mesure : ±40g
• Taux d'échantillonnage : 500–4000 Hz (ajustable)
• Taille du bloc : 256–4096 échantillons (ajustable)
• Connectivité : Bluetooth Low Energy (BLE)
• Portée de transmission : 98 ft (30 m)
• Indice IP : IP66
• Type de pile : CR2477 (remplaçable), autonomie ~500 h
• Masse : 172 g; Dimensions : 81 × 52 × 40 mm
• Logiciel : application iPad ShakerWatch (iPadOS)
