Kit de test de pression PileSense™

de compressionde positionde déflexion

Présentation du produit
Le kit d'essai de charge statique sur pieu PileSense™ mesure la flèche du pieu sous différentes conditions de charge à l'aide d'indicateurs à cadran Bluetooth (BlueDials) associés à un capteur de pression Bluetooth (BluePSI) ou à des capteurs de charge sans fil. Plusieurs BlueDials (jusqu'à 6 sur iPad, plus sur PC Windows) se fixent sur le pieu pour enregistrer les déplacements lors de l'application et de la levée de la charge. Le capteur de pression peut être monté sur une pompe hydraulique ou remplacé par un dynamomètre sans fil. Tous les capteurs sans fil diffusent des mesures synchronisées en temps réel vers une application iPad ou le logiciel MultiGage pour Windows.

Fonctions clés

• Mesure sans fil simultanée de la flèche du pieu et de la charge appliquée
• Lectures synchronisées en temps réel depuis plusieurs types de capteurs
• Compatibilité multiplateforme : application iPad dédiée et MultiGage pour Windows
• Connectivité cloud optionnelle pour la surveillance à distance, les alertes et l'historique

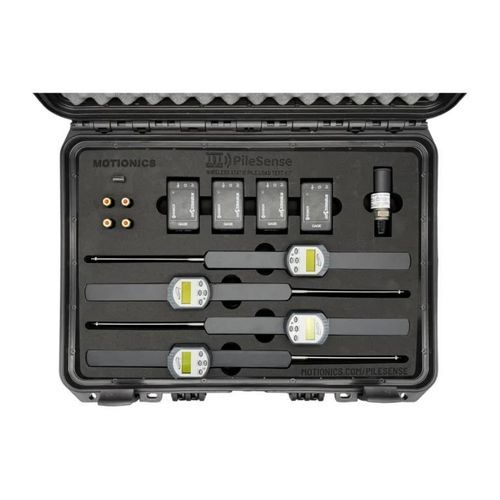

Inclus

• Indicateur à cadran Bluetooth (BlueDial) – jusqu'à 6 unités
• Capteur de pression Bluetooth (BluePSI)
• Câble de charge USB et adaptateur secteur USB
• Valise de protection
• Application iPad Pile Load Test (fournie)
• Option : iPad Mini 5 avec coque de protection
• Option : extension de garantie

Logiciels

• iOS : application Pile Load Test pour appairer les indicateurs à cadran et les capteurs de charge, enregistrer les essais et utiliser des modèles de test personnalisés
• Windows : logiciel MultiGage pour Windows avec dongle Bluetooth USB pour diffuser les mesures vers tout PC Windows (Win7 ou ultérieur)
• MultiGage Cloud : plateforme IoT pour connecter les capteurs Bluetooth à Internet pour la surveillance en temps réel, l'historique, les tableaux de bord, les alertes et l'analyse

Applications et avantages

• Solution sans fil pour les essais de charge sur pieux, augmentant l'efficacité et la sécurité sur site en éliminant les câbles
• Enregistrement simultané de plusieurs capteurs de déplacement et de charge pour une documentation complète des essais
• Workflow multiplateforme et compatible cloud permettant aux équipes de consulter les données en direct localement ou à distance et de générer des rapports d'essai

Caractéristiques techniques

• Indicateur à cadran Bluetooth (BlueDial) : Plage de mesure : 2" / 50 mm ; Résolution : 0,0005" / 0,01 mm ; Bluetooth Low Energy ; Intervalle de transmission : 0,1 s ; Portée : jusqu'à 20 m (intérieur) et 30 m (extérieur) ; Température de fonctionnement : 0 à 50 °C (32 à 122 °F) ; Pile indicateur : CR2032 ; Batterie émetteur : rechargeable 400 mAh.
• Capteur de pression Bluetooth (BluePSI) : Plage : 0–5000 psi (autres plages disponibles) ; Précision : ±0,25 % FS ; Bluetooth 4.0 ; Intervalle : 5 s (configurable) ; Portée : jusqu'à 20 m ; Température de fonctionnement : -20 à 85 °C (-4 à 185 °F) ; Batterie : CR2050 ; Raccord pression : 1/4-18 NPT (options disponibles).
• Capteurs de charge Bluetooth : Capacités selon modèle (exemples : dynamomètre 6,5 te / 14 300 lb ; capteurs compression 5–1 000 te ; capteurs traction 1000 kg–500 te) ; Résolution et précision selon modèle (ex. dynamomètre : 0,001 te / 2 lb ; précision ±0,2 % FS pour dynamomètre, ±0,1 % FS pour compression/traction) ; Fréquence sans fil : 10 Hz ; Portée : 100 m / 328 ft ; Température de fonctionnement : -10 à 50 °C ; Indice IP : IP67 ; Alimentation : 4x AA ; Autonomie : ~500 h.
• Fonctions système : Support de plusieurs BlueDials (jusqu'à 6 sur iPad, plus sur PC), lectures synchronisées multi-capteurs, modèles de test personnalisés dans l'application Pile Load Test, passerelle cloud optionnelle pour accès distant, alertes de perte de connexion ou batterie faible, tableaux de bord et analyses personnalisables dans MultiGage Cloud.
