Kit de test de flexion CrankSense

de positionde déflexionde déformation

Présentation
Le kit de test de déformation de vilebrequin sans fil Motionics utilise un comparateur Bluetooth Motionics pour effectuer des mesures de déviation sur la bride du vilebrequin. À l'aide d'un iPad ou d'un PC Windows, les opérateurs peuvent enregistrer les données de déflexion sans fil, simplement et sans erreur. Grâce à la mesure d'angle de rotation intégrée, il n'est pas nécessaire de marquer les points de test sur la bride du vilebrequin. L'application Crankshaft Test affiche l'angle du vilebrequin et prévient lorsque le vilebrequin atteint les emplacements de test. Dans le logiciel Windows, les mesures de déflexion peuvent être prises automatiquement aux points de test définis. Un rapport de test au format PDF peut être généré et stocké à la fin de chaque essai.

Logiciels
Application iPad : Crankshaft Deflection Test Wireless (iOS/iPad).
Application Windows : Crankshaft Deflection Test Wireless for Windows (prise en charge du streaming vers PC Windows avec dongle Bluetooth adapté).

Fonctionnalités de l'application

• Enregistrement des données sans fil
• Indicateur d'angle de rotation
• Résultats organisés sous forme de tableau
• Notification automatique des points de test
• Calcul automatique des déflexions verticale/horizontale
• Test du jeu axial inclus
• Génération de rapport de test
• Signature de l'opérateur
• Gestionnaire de stockage local des rapports
• Envoi de rapport par e-mail et impression sans fil

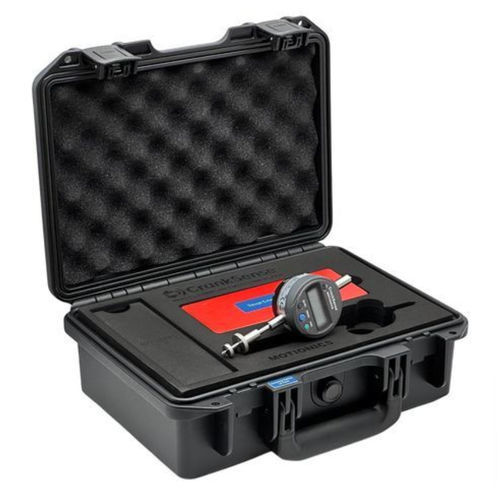

Contenu de la livraison

• Comparateur de vilebrequin sans fil Motionics ×1
• Sonde réglable ×1
• Ensemble de tiges d'extension (1/2 in. à 6 in., une de chaque) ×1
• Emporte-pièce 60° ×1
• Valise de transport de protection ×1
• Câble de charge USB ×1
• Adaptateur secteur USB ×1
• Application Crankshaft Deflection Test pour iPad ×1
• Manuel utilisateur ×1
• iPad Mini 5 avec coque de protection (optionnel)
• Extension de garantie (optionnel)

Spécification
Kit de test de déformation de vilebrequin sans fil
Résolution — 0,0001″ / 0,001 mm
Plage de mesure — 0,4″ / 10 mm
Connectivité — Bluetooth 4.0
Précision — 0,00012″
Taux de transmission des données sans fil — 10 Hz
Portée de transmission sans fil — jusqu'à 66 ft / 20 m (intérieur) / 100 ft / 30 m (extérieur)
Plage d'écart de bride de vilebrequin — 6,29 à 28,34″ / 160 à 720 mm (plage réduite jusqu'à 5,7″ / 145 mm en option)
Température de fonctionnement — 32 à 122 °F
Batterie — 400 mAh rechargeable
Autonomie — 30 heures
Charge — 5 VDC USB
Caractéristique — Mesure d'angle de rotation intégrée avec résolution 1°

Caractéristiques / spécifications techniques

• Résolution : 0,0001″ / 0,001 mm
• Plage de mesure : 0,4″ / 10 mm
• Connectivité : Bluetooth 4.0
• Précision : 0,00012″
• Taux de données : 10 Hz
• Portée de transmission : jusqu'à 66 ft / 20 m (intérieur) et 100 ft / 30 m (extérieur)
• Plage d'écart de bride : 6,29–28,34″ / 160–720 mm (option courte jusqu'à 5,7″ / 145 mm)
• Température d'utilisation : 32–122 °F
• Batterie : 400 mAh rechargeable (env. 30 h d'utilisation)
• Charge : 5 VDC USB
• Fonction spéciale : Mesure d'angle de rotation intégrée (résolution 1°)
