Kit de test de pression WRK783

manuelcontrôlé par ordinateurintelligente

Aperçu

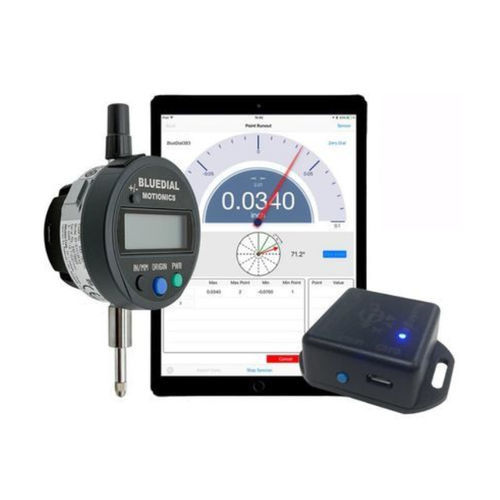

Le Motionics Wireless Rotor Runout Kit se compose d'un comparateur bluetooth (BlueDial), d'un capteur d'angle bluetooth (BlueAngle) et de l'application Runout pour iPad. BlueAngle se fixe sur la face d'extrémité ou la circonférence du rotor par base magnétique et mesure en continu l'angle de rotation, tandis que BlueDial mesure le déplacement radial au bord du plan en rotation. Les deux capteurs transmettent les données sans fil à l'iPad et l'application Runout synchronise les lectures de déplacement et d'angle pour reconstituer le contour du rotor en vue d'analyses de voile et d'équilibrage.

Fonctionnalités
L'application Runout restitue les données via un afficheur de type cadran configurable pour les lectures BlueDial (choix du nombre de graduations et réglage de la portée/résolution). Une aiguille analogique affiche le déplacement ; BlueAngle apparaît sous la forme d'une flèche rotative indiquant la position angulaire. Le système peut connecter jusqu'à 9 capteurs de déplacement simultanément pour tester plusieurs plans en une seule session. Après essai, l'utilisateur peut exporter les données brutes ou générer et sauvegarder un rapport PDF sur l'iPad ; un gestionnaire de dossiers locaux permet de retrouver les sessions et rapports précédents.

Fonctions de l'application

• Mesure sans fil simultanée du déplacement radial et de l'angle de rotation
• Connexions multi-capteurs (tester jusqu'à 9 plans simultanément)
• Convient pour rotors horizontaux et verticaux
• Nombre de points de mesure autour de la circonférence défini par l'utilisateur
• Page état des capteurs : intensité du signal, niveau de batterie et nom d'affichage modifiable
• Afficheur cadran avec portée/résolution réglable et aiguille rotative
• Graphique cartésien (angle-lecture) et polaire
• Lissage des données par moyenne mobile
• Options d'export et génération de rapports PDF
• Gestionnaire local des enregistrements pour récupérer les données et rapports

Contenu du kit

• BlueDial x1
• BlueAngle x1
• Câble de charge USB x2
• Adaptateur secteur USB (commandes US uniquement) x2
• Valise de transport protectrice x1
• Application Runout pour iPad x1
• Manuel utilisateur x1
• iPad avec housse de protection (optionnel)
• Extension de garantie (optionnel)

Remarque
Remarque : Le kit est fourni avec un seul comparateur. Des comparateurs supplémentaires peuvent être ajoutés sur demande.

Caractéristiques / Spécifications techniques

• Modèles BlueDial : BD10-783 et BD10-793
• Plage de mesure BlueDial : 0,5" / 12,7 mm
• Résolution BlueDial : BD10-783 = 0,0005" / 0,01 mm ; BD10-793 = 0,0001" / 0,001 mm
• Précision BlueDial : BD10-783 = 0,0008" ; BD10-793 = 0,00012"
• Débit de données sans fil BlueDial : 10 Hz
• Portée de transmission BlueDial : 65 ft / 20 m (intérieur) / 100 ft / 30 m (extérieur)
• Température de fonctionnement BlueDial : 32 à 122 °F
• Batterie BlueDial : rechargeable 400 mAh
• Autonomie BlueDial : 60 hrs
• Plage de mesure BlueAngle : 360°
• Résolution BlueAngle : 0,1°
• Débit de données sans fil BlueAngle : 50 Hz
• Portée de transmission BlueAngle : jusqu'à 65 ft / 20 m
• Dimensions BlueAngle : 1,58 x 1,58 x 0,79"
• Température de fonctionnement BlueAngle : 32 à 122 °F
• Batterie BlueAngle : rechargeable 150 mAh
• Autonomie BlueAngle : 10 hrs
