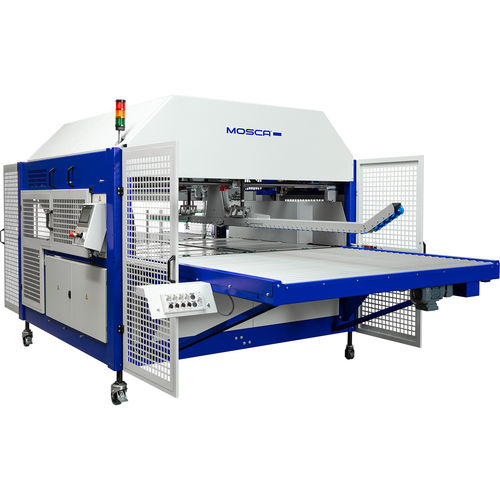

Cercleuse entièrement automatique MCB-2

pour cercleusede colispour feuillards en polypropylène

Présentation
Les MCB-2 et MCB-2 XT sont des machines de cerclage en ligne entièrement automatiques pour piles de cartons ondulés. Elles effectuent le cerclage le long de l'ondulation et intègrent un système d'alignement électromécanique des produits sur 5 côtés. En option : appareil de soudage de bande BSG 2 pour une production quasi continue et interface Lite pour changement automatique de produit. La version MCB-2 XT dispose d'un second agrégat mobile pour le cerclage parallèle des piles instables ou volumineuses.

Caractéristiques principales

• Cerclage en ligne entièrement automatique pour carton ondulé
• Agrégat de soudage piquage à clavette chauffante avec régulation électronique
• Entraînements électriques à haute efficacité et PLC Siemens avec écran tactile
• Compatible feuillards PP (5–9 mm)

Caractéristiques standard

• Tous les cerclages s'effectuent le long de l'arbre inline
• Agrégat de soudage à chaud avec contrôle électronique de la température
• Alignement électromécanique des paquets sur 5 côtés
• Contacts sans potentiel pour intégration amont/aval
• Réglage automatique du format par palpage du premier colis (teach‑in)
• Positions de cerclage réglables jusqu'à 90 mm hors centre (paliers 10 mm / 30 mm)
• Châssis sur rails avec verrouillage mécanique
• MCB-2 XT : deux agrégats mobiles pour cerclage parallèle

Options

• Lampe de signalisation (LED)
• Climatisation pour armoire électrique
• Soudage automatique de bande (BSG 2 + bobine supplémentaire)
• Système QA pour rejet automatique des piles défectueuses
• Interface Lite pour changement automatique de produit
• Unité de réglage latérale motorisée
• Sortie entraînée
• Barre de rouleaux de pression prolongée (1,0 m ou 1,5 m)
• Hauteurs de convoyeur spéciales et variantes sur mesure

Applications et fonctionnement
Destinées au cerclage en ligne de cartons et de piles en carton ondulé. Les configurations favorisent une forte disponibilité (soudage automatique de la bande), l'adaptation automatique des formats (teach‑in), l'intégration convoyeur et des options de contrôle qualité pour l'éjection automatique des piles défectueuses.

Données techniques (extrait)
Rendement : Jusqu'à 27 cerclages simples/min à 1,4 m/s (vitesse poussoir) et longueur colis 200 mm
Largeur de passage : 1 300 mm (MCB-2) ; 1 600 mm (MCB-2 / MCB-2 XT)
Hauteur de convoyage : 820–1 000 mm (avec châssis et unité latérale) ; 860–1 000 mm (sans unité latérale, incl. verrouillage)

Dimensions des colis (en mm)
Longueur | Largeur | Hauteur
Colis mini.* | 240 | 170/330 | 40
Colis maxi.** | 1 300 | 1 300/1 600 | 350

(sans aligneur de paquets arrière)
* Longueurs 170–240 mm disponibles uniquement avec l'option « évacuation hors cerclage »
** Longueurs > 1 300 mm : un seul poussoir requis (double poussoir de série)

Rubans de cerclage

• Feuillard PP : largeur 5 mm – 9 mm ; épaisseur 0,35 mm – 0,55 mm

Logement de la bobine
Diamètre du noyau : 200 mm
Longueur du noyau : 190 mm

Électrique
Tension : 400 V, 50/60 Hz, 3L+N+PE (autres tensions sur demande)
Puissance absorbée : env. 4 kVA (selon configuration)

Poids
Env. 1 500 kg (largeur de passage 1 300 mm, sans options)
Env. 1 700 kg (largeur de passage 1 600 mm, sans options)

Versions / remarques

• MCB-2 : machine de base en ligne
• MCB-2 XT : variante avec second agrégat mobile pour cerclage parallèle et gestion de piles instables/volumineuses
• Options BSG 2 et interface Lite pour fonctionnement quasi continu et changement de format automatique
