Cercleuse automatique KZV-111 Combi

pour feuillard en PP-PETpour feuillards en polyesterpour feuillards en polypropylène

Présentation

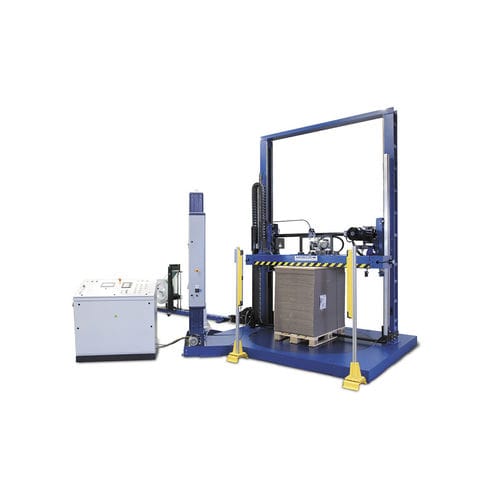

La KZV-111 Combi est une machine automatique de cerclage de palettes avec banderoleuse intégrée (plateau tournant). Elle combine le cerclage et l'enrubannage dans un système d'emballage compact destiné à sécuriser de petites quantités de palettes, y compris pour des conditions extérieures. La machine peut réaliser jusqu'à quatre cerclages par palette puis appliquer l'enrubannage selon des paramètres configurables. L'agrégat SoniXs suspendu et allégé (environ 30 kg) est fixé par des fermetures rapides et peut être retiré sans outils pour la maintenance. Une languette mobile assure un cerclage optimal entre les patins de la palette.

Caractéristiques principales

• Machine automatique de cerclage de palettes
• Agrégat SoniXs supérieur (amovible)
• Entraînements électriques à haute efficacité énergétique
• Compatible avec feuillards PP et PET
• Banderoleuse à plateau tournant intégrée avec système de pré-étirage

Caractéristiques standard

• Unité de cerclage montée en hauteur
• 1 agrégat SoniXs et 1 guide vertical de bande
• Languette mobile pour le guidage du feuillard entre les patins
• Construction 1 colonne jusqu'à 2 000 mm
• Construction 2 colonnes pour 2 000 / 2 400 mm avec pression de pressage
• Banderoleuse (caractéristiques) :
  • Diamètre du plateau tournant : 1 800 mm ou 2 200 mm
  • Capacité de charge du plateau : jusqu'à 3 000 kg (y compris force de pressage)
  • Dimensions max. des palettes selon la taille du plateau
  • Hauteur maximale d'empilage (palette comprise) : 2 400 mm
  • Détection de la hauteur par cellule photoélectrique
  • Système de pré-étirage jusqu'à 250 %
  • Arrêt du plateau tournant en position de départ
  • 12 programmes d'enrubannage
• Versions :
  • KZV-111 — plateau Ø 1 800 mm
  • KZV-111-20-P20 — plateau Ø 1 800 mm, force de serrage max. 20 000 N (2 colonnes)
  • KZV-111-24-P20 — plateau Ø 2 200 mm, force de serrage max. 20 000 N (2 colonnes)

Options

• Feu de signalisation 3 parties avec détection de fin de bande
• Groupe HL avec compensation de la tension de bande (jusqu'à 4 200 N)
• Rails de montage
• Lubrification permanente
• Dispositif de verrouillage de service
• Grille de protection

Vidéos d'application (exemples)

• Processus de cerclage et d'enrubannage — cas : carton
• Processus de cerclage et d'enrubannage — carton ondulé avec protection d'angle

Consommables / Matériaux d'emballage

• Feuillards PP : largeur exemple 12 mm ; épaisseur exemple 0,80 mm
• Feuillards PET : largeur 9,50 mm – 12,50 mm ; épaisseur 0,54 mm – 0,66 mm
• Diamètre du noyau des bobines de feuillard : 406 mm
• Film étirable : hauteur max. bobine 500 mm ; diamètre max. 250 mm ; noyau 76 mm ; pré-étirage jusqu'à 250 %

Informations complémentaires

• La combinaison cerclage + enrubannage dans une seule machine remplace des lignes composées de plusieurs équipements et permet de gagner de la place au sol.
• L'agrégat SoniXs supérieur est amovible pour la maintenance sans outil.

Caractéristiques / spécifications techniques

• Modèle : KZV-111 Combi
• Marque : Mosca
• Fonction : machine automatique de cerclage de palettes avec banderoleuse à plateau tournant intégrée
• Temps de cycle : cerclage double + enrubannage ≈ 75 s ; cerclage quadruple + enrubannage ≈ 120 s
• Tension du feuillard : réglable en continu de 200 N à 2 500 N
• Matériaux de cerclage : PP (ex. 12 mm × 0,80 mm) et PET (9,50–12,50 mm ; 0,54–0,66 mm)
• Diamètre du noyau : 406 mm
• Diamètres de plateau disponibles : 1 800 mm ou 2 200 mm
• Charge admissible plateau : jusqu'à 3 000 kg (y compris force de pressage)
• Hauteur maximale d'empilage (palette incluse) : 2 400 mm
• Détection de hauteur : cellule photoélectrique
• Bobine film étirable : hauteur max. 500 mm ; diamètre max. 250 mm ; noyau 76 mm ; pré-étirage jusqu'à 250 %
• Tension secteur : 400 V, 50 Hz, 3L+N+PE (autres tensions sur demande)
• Puissance absorbée : env. 3 kVA (KZV-111), 2,4 kVA (enrouleuse) selon configuration
• Poids approximatif : 1 200 kg (machine de cerclage) ; 1 000 kg (banderoleuse)
