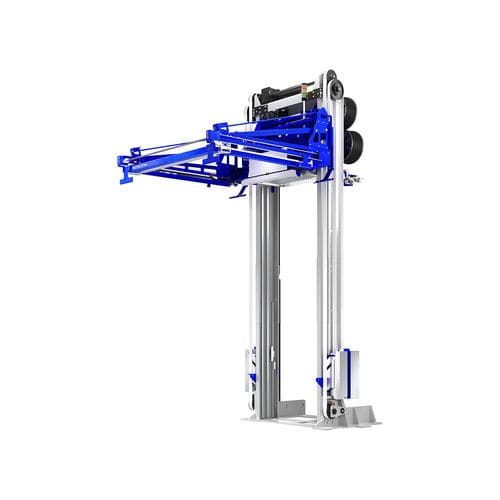

Cercleuse entièrement automatique SoniXs MS-6 H

pour feuillards en polyesterpour feuillard en PP-PETpour feuillards en polypropylène

Description
La SoniXs MS-6 H est une machine de cerclage horizontale entièrement automatique conçue pour des cadences élevées en environnement industriel. Le cadre de cerclage se déplace verticalement et horizontalement, permettant de cercler en toute sécurité des produits bas (à partir de 100 mm au-dessus du convoyeur) ainsi que des produits volumineux sans alignement précis. L'agrégat de soudage ultrason SoniXs (Standard-6) assure des fermetures fiables tout en limitant les contraintes sur le feuillard. Un dérouleur double automatique optionnel permet un changement de bobine sans interruption sur des cycles de production prolongés.

Caractéristiques principales

• Machine de cerclage horizontale entièrement automatique
• Système de soudage ultrason SoniXs (Standard-6)
• Déplacement vertical et horizontal du cadre pour positionnement flexible
• Compatible avec feuillards PP et PET
• Jusqu'à 280 colis doublement cerclés par heure (selon configuration)

Caractéristiques standard

• Agrégat de soudage SoniXs, version Standard-6
• Contacts sans potentiel pour équipements amont/aval
• Haute tension de fermeture grâce à une distance minimale colis/agrégat
• Commande programmable via pupitre opérateur
• Tension du feuillard réglable par écran tactile
• Guidage de bande à faible usure et à commande forcée
• Déplacement du cadre par entraînement à courroie crantée
• Détection de fin de bande avec éjection du reste
• Entraînements DC avec moteurs directs sans usure
• 10 programmes configurables librement avec jusqu'à 10 positions de cerclage

Options

• Double dérouleur pour changement automatique de bobine
• Feu de signalisation 3 parties avec détection préalable de fin de bande
• Dérouleur noyau Ø 406 mm (option pour PET)
• Dispositif électrique de maintien de la bande
• Déplacement horizontal du cadre jusqu'à 350 mm
• Interface de données pour présélection de programmes selon produit
• Grille de protection
• Système de muting
• Intégration à convoyeur

Données techniques
Performance
Jusqu'à 280 colis/h sans transport produit pour une taille de cadre 1 400 x 1 400 mm, hauteur produit 2 000 mm, cerclage double (High Speed). Déplacement vertical haute vitesse : 1 m/s. Déplacement vertical et horizontal haute vitesse : 1 m/s et 0,35 m/s.

Dimensions du format (taille cadre → max. colis [L x l])
Taille cadre 1 000 x 1 000 mm → max. 800 x 800 mm
Taille cadre 1 400 x 1 000 mm → max. 1 200 x 800 mm
Taille cadre 1 400 x 1 400 mm → max. 1 200 x 1 200 mm
Taille cadre 1 600 x 1 600 mm → max. 1 400 x 1 400 mm
Hauteur incl. palette : max. 3 000 mm

Feuillards

• PP : largeur 8 mm - 12 mm, épaisseur 0,45 mm - 0,80 mm
• PET : largeur 9,50 mm - 12 mm, épaisseur 0,54 mm

Logement bobine

• Diamètre noyau standard : 200 mm (406 mm optionnel pour PET)
• Longueur noyau : 190 mm (150 mm optionnel pour PET)

Électricité

• Tension secteur : 400 V, 50/60 Hz, 3L+N+PE (autres tensions sur demande)
• Puissance absorbée : env. 3,5 kW (selon configuration)

Entraînement / Mécanique

• Technique courant continu avec entraînements directs sans usure
• Guidage de bande à faible usure et déplacement du cadre par courroie crantée

Spécifications techniques

• Modèle : SoniXs MS-6 H
• Marque : Mosca
• Débit max. : jusqu'à 280 colis doublement cerclés/heure (selon paramètres)
• Hauteur minimale cerclable : 100 mm (au-dessus sol/convoyeur)
• Vitesse de déplacement vertical : jusqu'à 1 m/s
• Vitesse de déplacement horizontal : jusqu'à 0,35 m/s
• Options de taille cadre et empreinte colis comme indiqué ci‑dessus
• Types de feuillards : PP et PET (spécifications ci‑dessus)
• Dérouleur double en option pour changement de bobine sans interruption
• Diamètres noyau : 200 mm standard, 406 mm optionnel pour PET
• Alimentation : 400 V, 50/60 Hz, 3L+N+PE
• Puissance typique : env. 3,5 kW (selon configuration)
• Poids machine : env. 1 700 kg
