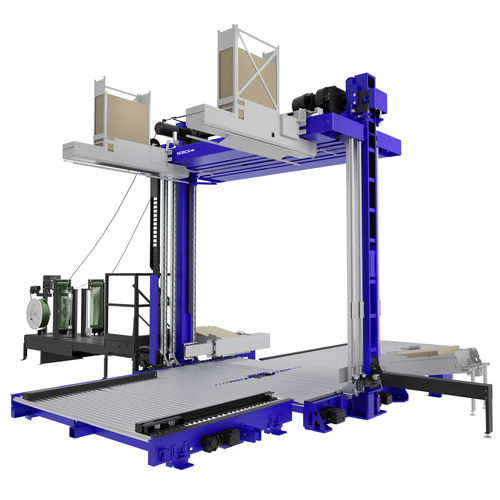

Cercleuse entièrement automatique KCK series

pour transpalettepour feuillards en polyesterpour l'industrie de l'emballage

Résumé produit
La série KCK de presses d'emballage de palettes est une machine entièrement automatique destinée à compacter et cercler des marchandises palettisées. Forces de pressage disponibles : 30 000 N ou 50 000 N ; pack optionnel haute vitesse portant la pression à 33 000 N ou 55 000 N et augmentant la cadence. L'agrégat SoniXs, situé en partie supérieure et allégé (32 kg), est extractible par des fermetures rapides pour faciliter la maintenance.

Application
Conçue pour sécuriser des marchandises transportées telles que supports imprimés, produits alimentaires et carton ondulé. La presse compacte les colis avant cerclage afin d'éviter le desserrage du feuillard pendant le transport. Intégration possible en ligne grâce à des contacts sans potentiel vers les machines amont/aval.

Caractéristiques standard

• Système de soudage par ultrasons SoniXs (agrégat supérieur extractible)
• Jusqu'à quatre languettes de guidage du feuillard pour charges palettisées
• Espacements disponibles : 440 mm, 625 mm, 810 mm
• 1–2 agrégats déplaçables latéralement
• Commande PLC Siemens avec écran tactile (panneau 12" en option)
• Programmes de cerclage configurables et dispositif de verrouillage de service
• Lubrification permanente des paliers et pignons
• Compatible avec feuillards PET

Options

• Feu de signalisation 3 parties avec détection de fin de bande
• Guide inférieur fermé (sauf sur certaines variantes)
• Alimentation automatique électrique des protège‑arêtes (haut et bas)
• Mesure de la longueur des palettes
• Entraînement haute vitesse / pack High‑Speed pour augmentation de la cadence
• Unité de soudage BSG 4
• Grille de protection et climatiseur
• Interface de données pour présélection de programmes selon produit

Versions

• [K_R] Modèle de base | convoyeur à rouleaux motorisé
• [K_K] Variante | convoyeur à rouleaux motorisé avec mécanisme de rotation élévatrice
• [K_Z] Variante | convoyeur à rouleaux motorisé avec dispositif de centrage
• [K_A] Variante | convoyeur à rouleaux motorisé avec tourniquet de levage et centrage
• [K_T] Variante | convoyeur à rouleaux motorisé avec plateau tournant
• [K_S] Variante | convoyeur à rouleaux motorisé avec plateau tournant déplaçable latéralement

Notes de performance
Débit typique jusqu'à 220 palettes/h sans protèges‑angles et jusqu'à 185 palettes/h avec protèges‑angles haut et bas (avec pack High‑Speed, cerclage vertical 2x, transport 24 m/min — dépend du produit et de la configuration).

Feuillard
Convient pour feuillards PET : largeurs 9,50 mm–12,50 mm ; épaisseurs 0,54 mm–0,66 mm. Diamètre du noyau de bobine : 406 mm.

Vidéos & démonstrations
Vidéos d'application et cas clients montrant les modèles KCK en utilisation sur carton ondulé et avec protection d'angle.

Caractéristiques techniques

• Force de pressage : 30 000 N ou 50 000 N (standard) ; option High‑Speed : 33 000 N ou 55 000 N
• Tension du feuillard : réglable en continu de 200 N à 2 500 N
• Largeur de passage : 1 800 mm à 3 200 mm (pas de 200 mm)
• Hauteur de convoyage (livraison) : min. 300 mm
• Alimentation électrique : 400 V, 50 Hz, 3L+N+PE (autres tensions sur demande)
• Consommation : env. 23,5 kVA (selon configuration)
• Poids approximatif : 5 000 kg (sans options)
• Configurations de têtes de guidage : 2, 3 ou 4 têtes (ex. 440 mm, 625 mm, 810 mm et combinaisons asymétriques)
