Capteur de déplacement linéaire capaNCDT MD6-22

sans contactcapacitifde métal

Présentation

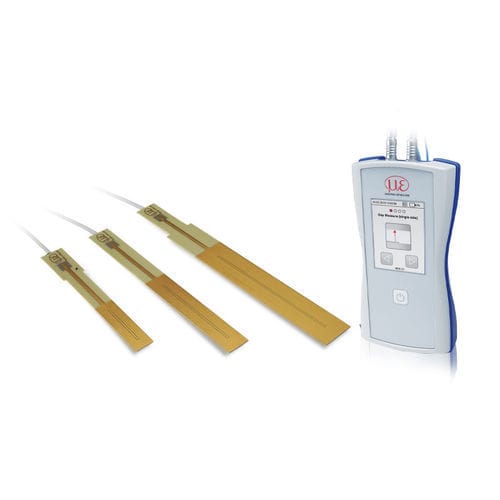

Le capaNCDT MD6-22 est un appareil de mesure capacitif portatif à deux canaux destiné à la mesure mobile et précise des jeux et fentes. Immédiatement opérationnel grâce à des modes de mesure prédéfinis, l’appareil combine écran tactile intuitif, longue autonomie de batterie et compatibilité avec tous les capteurs capacitifs Micro-Epsilon. Exemples d’utilisation : surveillance de fente de rotor dans les éoliennes, alignement de rouleaux en machines.

Caractéristiques clés

• Appareil portatif capacitif 2 canaux pour mesures simultanées ou comparatives
• Haute résolution et linéarité pour détection précise des fentes (résolution : 0,02 % FSO ; linéarité : ≤ ± 0,2 % FSO)
• Écran tactile et modes de mesure prédéfinis pour une mise en service rapide
• Enregistrement des données sur carte SD pour traçabilité
• Longue autonomie (env. 5 h) et conception légère (env. 500 g sans support magnétique)
• Compatible avec la gamme complète de capteurs capacitifs Micro-Epsilon ; mesure mobile des fentes jusqu’à env. 12 mm avec capteurs plats

Applications

• Mesure mobile des jeux et fentes lors de la maintenance industrielle
• Surveillance de la fente du rotor dans les éoliennes
• Ajustement et alignement des rouleaux dans machines et lignes de production
• Contrôles sur site nécessitant des mesures portables et précises

Exemples de mesure

• Mesure unilatérale sur surfaces courbes avec capteurs plats
• Mesure bilatérale sur surfaces planes avec compensation d’alignement des capteurs
• Mesure bilatérale sur surfaces courbes
• Évaluation/compensation des signaux de deux capteurs mesurant un même côté
• Mesure mobile des fentes avec capteurs plats insérés dans l’entrefer (jusqu’à env. 12 mm)

Caractéristiques / spécifications techniques

• Type : appareil de mesure capacitif portatif 2 canaux
• Canaux de mesure : 2
• Résolution : 0,02 % FSO
• Linéarité : ≤ ± 0,2 % FSO
• Fréquence limite / bande passante : 100 Hz
• Stockage des données : carte SD
• Poids : env. 500 g (sans support magnétique)
• Autonomie batterie : env. 5 h
• Affichage / interface : écran tactile, modes de mesure prédéfinis
• Compatibilité : compatible avec tous les capteurs capacitifs Micro-Epsilon
