Mesureur d'épaisseur de métal capaNCDT DTV

pour matériau finportablesans contact

Présentation
La gamme capaNCDT DTV réalise la mesure sans contact de la variation d'épaisseur des disques (DTV) par capteurs de déplacement capacitifs. Le système permet une mesure multipiste synchronisée sur disques en rotation et s'utilise sur bancs d'essai, véhicules en essais routiers ou via une valise DTV portable pour contrôles qualité et réclamations fabricant.

Applications clés

• Contrôle qualité sur banc d'essai
• Essais routiers et R&D
• Contrôles atelier et vérifications en garantie
• Tests de développement et endurance des systèmes de freinage

Concept capteur (CSH1,4FL)

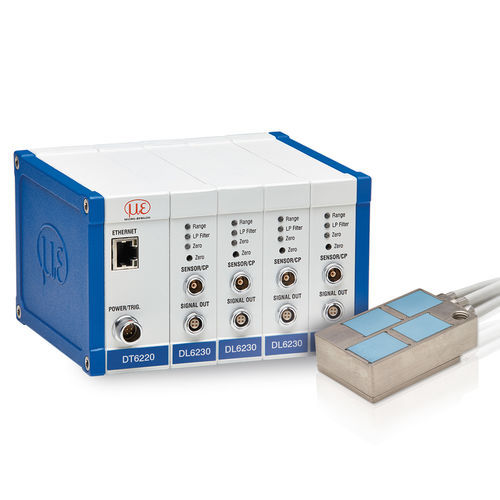

Le capteur multicanal CSH1,4FL intègre quatre voies capacitatives dans un boîtier compact pour mesurer 4 pistes synchrones. Des configurations miroir sur faces opposées du disque permettent l'obtention de valeurs d'épaisseur précises. Un substrat céramique protège les éléments sensibles contre les contraintes mécaniques et thermiques pour une bonne stabilité en température.

Contrôleur et interfaces
Les canaux de capteurs sont traités de manière synchrone via des contrôleurs tels que le DT6220 (ou un contrôleur 2 canaux pour la valise mobile). Les sorties de données comprennent des sorties analogiques et des interfaces numériques (Ethernet, EtherCAT). La configuration et l'exploitation se font via une interface web intégrée.

Valise DTV portable
Le coffret portable contient un contrôleur 2 canaux avec licence logicielle, deux capteurs capacitifs avec câbles et un kit de fixation, fournissant un canal de mesure complet pour une évaluation DTV rapide sur PC ou ordinateur portable sur site.

Logiciel et ergonomie

• Pack logiciel DTV complet avec évaluation en temps réel
• Algorithmes pour masquage des perforations de disque et modes d'évaluation sans encodeur
• Interface web pour configuration et visualisation simplifiées

Caractéristiques techniques

• Principe de mesure : mesure capacit ive de l'épaisseur sur les deux faces (principe de différence)
• Mesure multipiste : paires de capteurs ou capteur multicanal intégré (CSH1,4FL)
• Bande passante dynamique : jusqu'à 20 kHz (valeur système) ; configuration exemple CSH1 + DT6220 jusqu'à 5 kHz (-3 dB)
• Interfaces : sorties analogiques, Ethernet, EtherCAT
• Cas d'usage : banc d'essai, essais sur route, atelier, mesures mobiles
• Coffret portable : contrôleur 2 canaux, licence logicielle, capteurs, câbles, kit de fixation
