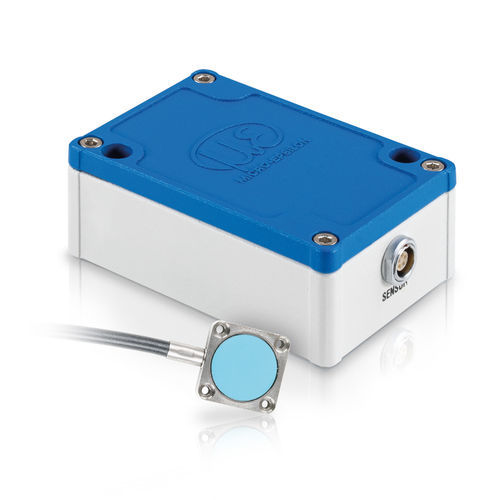

Capteur de déplacement linéaire capaNCDT 61x4

sans contactcapacitifanalogique

Présentation
Le capaNCDT 61x4 est un système de mesure actif de principe capacitif pour la mesure du déplacement, de la distance et de la position. Le système est composé d’un capteur avec préamplificateur intégré, d’un câble de capteur robuste et d’un contrôleur compact. La longueur de câble requise est calibrée en usine ; le système est prêt à l’emploi sans étalonnage sur site. Des longueurs de câble allant jusqu’à 15 m sont disponibles, ce qui le rend adapté aux longs parcours de transmission du signal en environnement automatisé.

Variantes / Contrôleurs

• capaNCDT 6114 : système capacitif actif avec sortie analogique 0...10 V (protégé contre les courts-circuits). Options : ±5 V, 10...0 V. Conçu pour la transmission sur longues distances avec câble jusqu’à 15 m.
• capaNCDT 6124 : système capacitif actif avec interface RS485 en plus de la sortie analogique ; destiné aux applications nécessitant une communication numérique robuste sur de longues longueurs de câble.

Capteur
Le capteur plat actif possède un boîtier en acier inoxydable et un élément de détection en céramique. Le câble intégré réduit l’espace d’installation et accroît la stabilité mécanique. Un câblage flexible et résistant facilite l’intégration dans des applications mobiles telles que les robots et les chaînes porte-câbles.

Applications

• Mesures montées sur robots (tâches mobiles, câbles en mouvement)
• Mesures avec guidage par chaîne d’entraînement
• Automatisation industrielle
• Construction mécanique
• Production de semi-conducteurs

Caractéristiques / spécifications techniques

• Plage de mesure : 2 mm
• Linéarité : max. 2 µm
• Résolution : max. 0,3 µm
• Sorties : analogique (0...10 V ; options ±5 V, 10...0 V) ou RS485 (selon variante)
• Longueur maximale du câble capteur : jusqu’à 15 m (calibrée en usine)
• Câble de capteur adapté aux chaînes d’entraînement et aux robots
• Prépamplificateur intégré pour une meilleure qualité de signal
• Prêt à l’emploi sans étalonnage sur site
