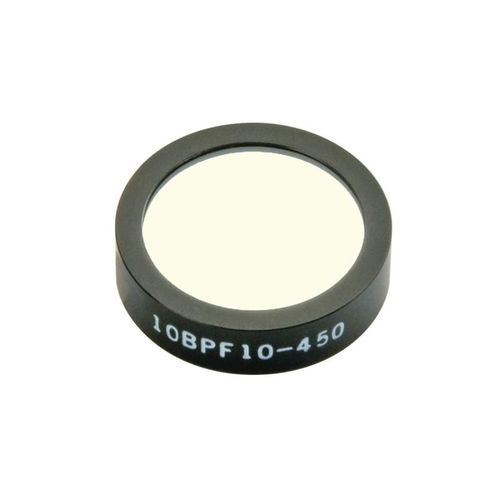

Filtre optique passe-bande 10BPF10 series

de lumière visibleultravioletproche infrarouge

Nos filtres passe-bande laissent passer une bande spectrale étroite de rayonnement UV, visible ou proche infrarouge et rejettent les longueurs d'onde hors bande, des rayons X à l'infrarouge lointain. Les applications comprennent la radiométrie spectrale, les diagnostics médicaux, l'analyse chimique, la colorimétrie, l'astronomie ou toute autre application nécessitant une isolation spectrale. -Blocage hors bande inférieur à 0,01% (10-4) -Longueurs d'onde centrales disponibles de 310 nm à 900 nm -Excellente stabilité à la température -Diamètre de 25,4 mm et taille carrée de 50,8 mm -Durée de vie supérieure dans des conditions environnementales difficiles Construction striée et stratifiée La construction à revêtement souple par rainurage et laminage est une construction couramment utilisée pour les filtres passe-bande et les filtres de bordure. Les composants du filtre optique sont revêtus sur des plaques de substrat séparées. Ces plaques sont ensuite rainurées pour retirer le film symétriquement autour des zones actives spécifiées des filtres optiques à produire à partir de la plaque. Les plaques rayées sont ensuite laminées ensemble avec une résine époxy résistante à l'humidité. Un joint verre-époxy-verre est formé dans les zones découpées, formant ainsi la meilleure barrière possible contre la pénétration de l'humidité. Les filtres sont découpés à travers la zone tracée jusqu'à leur taille finale à l'aide d'outils de découpe au diamant. Des barrières supplémentaires contre l'humidité peuvent être appliquées aux filtres découpés si nécessaire pour obtenir une durée de vie plus longue. Courbes de transmission des filtres passe-bande Un filtre passe-bande est défini par la région de la bande passante. Les deux longueurs d'onde dans la bande passante où la transmittance est égale à 50 % de la transmittance maximale sont appelées les longueurs d'onde de demi-puissance. La largeur de bande est la différence entre les longueurs d'onde de demi-puissance, appelée largeur totale à mi-maximum (FWHM).
