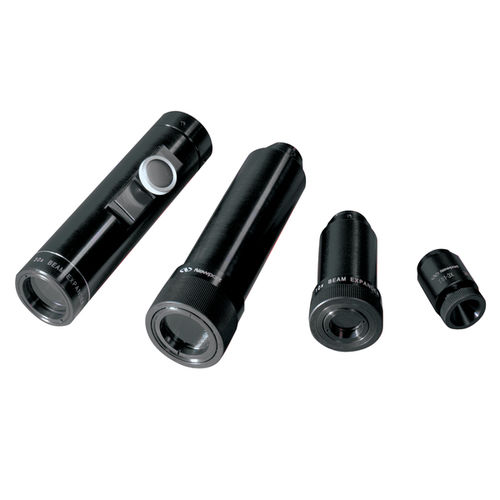

Expanseur de faisceau T81 series
laser

expanseur de faisceau
expanseur de faisceau
expanseur de faisceau
expanseur de faisceau
expanseur de faisceau
expanseur de faisceau
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
de faisceau, laser

Description

Nos expandeurs de faisceau laser constituent un moyen peu coûteux de focaliser et de mettre en forme les faisceaux laser avec un degré élevé de précision. -Rapports d'expansion de 3x à 30x -Conception optique galiléenne -Distorsion du front d'onde inférieure à λ/4 -Transmission supérieure à 95% -Idéal pour une utilisation avec les lasers HeNe -Expansion du faisceau à un prix économique Conception optique Tropel Ces élargisseurs de faisceau Galilean intègrent les conceptions optiques Tropel très appréciées, avec des possibilités de réglage et de montage améliorées. Ils sont idéaux pour les applications dans lesquelles un petit spot doit être formé à une certaine distance du laser, ou lorsque la plage de collimation doit être étendue pour l'éclairage, ou pour l'alignement d'objets éloignés. Une distorsion du front d'onde inférieure à λ/4 garantit une taille minimale du spot focalisé, même à longue distance. Les lentilles sont recouvertes d'un revêtement antireflet en fluorure de magnésium optimisé pour 632,8 nm, ce qui donne une transmission de plus de 95 %. Performances de l'élargisseur de faisceau laser La relation entre le grossissement M, la taille du spot S, la portée R et la profondeur de champ Z indiquée ci-dessous suppose un laser HeNe en mode TEM00 avec un faisceau de 0,8 mm de diamètre à un niveau d'intensité de 1/e2. Les valeurs du tableau sont basées sur la relation S = KR/M. Pour S exprimé en millimètres et R en mètres, K = 1,1 pour notre T81-3X. T81-10X et T81-20X et K = 1,2 pour notre T81-30X. La profondeur de champ Z est définie comme la distance sur laquelle le diamètre du faisceau ne dépasse pas 1,4 fois la valeur à la taille du faisceau S. Les valeurs de Z sont calculées à partir de la formule Z=2,5S2, où S est exprimé en millimètres et Z en mètres.

---
