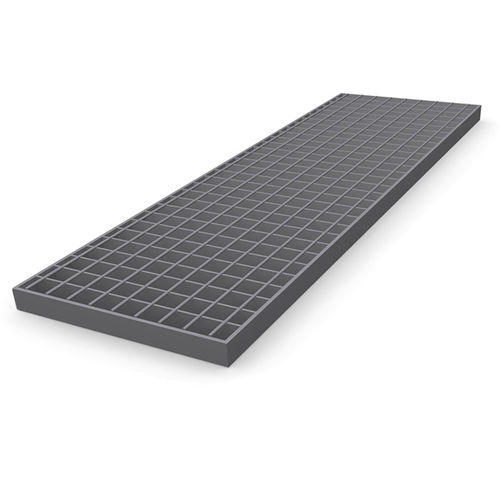

Caillebotis en métal

pressépressé soudésoudé

Informations produit
Le caillebotis électroforgé classique est fabriqué avec des barreaux porteurs carrés torsadés offrant une sécurité antidérapante. Si l'aspect esthétique prime, il est possible d'utiliser des barres transversales rondes lisses en alternative. La version à ronds lisses est disponible pour les mailles standard indiquées ci‑dessous.

Données techniques
Mailles standards
Barreau porteur | Barre transversale
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*Version à ronds lisses disponible avec restrictions pour certaines combinaisons

Profils standards des barreaux porteurs
Barreau porteur 2 mm | Barreau porteur 3 mm | Barreau porteur 4 mm | Barreau porteur 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Accessoires / fixations

• Platines perforées et soudées : platine soudée avec perforations selon spécification du client ; fixations généralement fournies par le client.
• Fixation Double B : 2 étriers supérieurs, étrier inférieur, 2 vis hexagonales et 2 écrous carrés.
• Butée/élément de liaison : parties supérieure et inférieure avec filetage et vis Allen pour jonctions.
• Fixation Hilti : étrier supérieur et inférieur reliés entre eux ; résistance aux vibrations, pose par une personne et temps de montage réduit.
• Fixation B : étrier supérieur, étrier inférieur, vis M8x60 et écrou carré M8.
• Fixation B 10 : étrier supérieur, vis six pans creux, étrier inférieur et écrou.
• Fixation S : vis à tête plate, étrier inférieur et écrou carré.
• Fixation de sécurité A : partie supérieure de sécurité, partie inférieure, vis hexagonale et écrou carré.
• Fixation de sécurité D : partie supérieure de sécurité, partie inférieure, vis hexagonale et écrou carré.

Caractéristiques / spécifications techniques

• Type : caillebotis électroforgé avec option de barres transversales rondes lisses.
• Mode de fabrication : électroforgé (barreaux porteurs et transversales soudés aux intersections).
• Options transversales : ronds lisses pour aspect esthétique ; barreaux carrés torsadés pour meilleure adhérence antidérapante.
• Compatibilité : la variante à ronds lisses est applicable aux mailles standard ci‑dessous ; certaines combinaisons marquées * sont soumises à restrictions.
• Profils standards : séries 25 à 80 avec épaisseurs 2–5 mm selon tableau.
• Accessoires : plusieurs systèmes de fixation et de serrage disponibles (platines soudées, pinces, jonctions, fixation Hilti).
• Remarque : pour les platines soudées, dimension des trous selon spécification client ; vis souvent fournies par le client.
