Caillebotis en acier galvanisé

en inoxen acier douxen acier inoxydable

Information produit

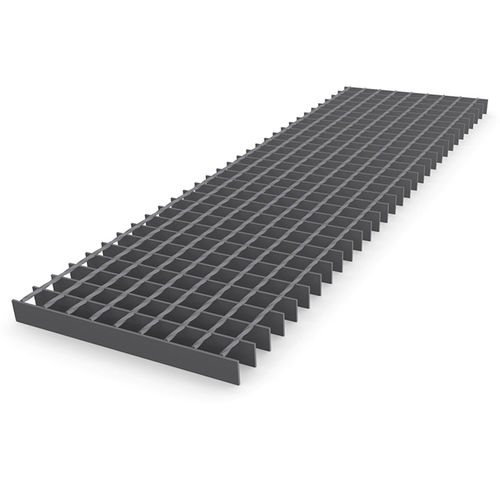

Les caillebotis électroforgés MEISER sont fabriqués par soudage électrique par résistance en continu à chaque point d'intersection entre les barreaux porteurs et les barres insérantes, garantissant des panneaux stables et dimensionnellement constants. Les barres insérantes sont généralement des fils carrés torsadés soudés aux barreaux porteurs non entaillés sous haute pression. Les lignes de production permettent la fabrication sur mesure avec des longueurs de barre insérante jusqu'à 1 250 mm et des largeurs de panneau optimisées pour réduire les chutes et le nombre de fixations.

Spécifications techniques — mailles courantes
BARREAU PORTEUR | BARRE INSÉRANTE (valeurs listées)
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*Disponible avec des restrictions

Profils standards des barreaux porteurs
BARREAU PORTEUR 2 mm | BARREAU PORTEUR 3 mm | BARREAU PORTEUR 4 mm | BARREAU PORTEUR 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Accessoires / fixations

• Platines perforées et soudées — platine percée selon spécification client ; vis fournies par le client.
• Double clamp B — 2 étriers supérieurs, pièce inférieure de serrage, 2 vis hexagonales et 2 écrous carrés.
• Fixation par boulon de chaînage — boulons et bride de maintien ; versions X‑BT pour milieux très corrosifs ; version pré‑montée X‑GR RU.
• Raccord de jonction — partie supérieure et inférieure avec filetage et vis allen.
• Fixation Hilti — étrier supérieur et inférieur reliés ; haute résistance aux vibrations et pose plus rapide.
• Fixations B / B10 / Sécurité A & D — différentes variantes de colliers et étriers avec visserie.

Caractéristiques / spécifications techniques

• Fabrication : soudage par résistance continu à chaque intersection sous haute pression.
• Barreaux porteurs : profils standards en 2, 3, 4 et 5 mm ; gammes profil 20/2 à 80/5.
• Barres insérantes : généralement fils carrés torsadés ; disponibles aussi ronds ou nervurés ; espacements courants 38,1 ; 50,8 ; 76,2 ; 101,6 mm.
• Capacité panneau : longueurs des barres insérantes jusqu'à 1 250 mm permettant des panneaux plus larges et jusqu'à ~20 % d'économie sur les fixations grâce à un calepinage optimisé.
• Matériaux : V2A et V4A inox ; options acier doux et galvanisé sur demande (ex. 7 mm torsadée ou 8 mm nervurée).
• Applications : hydrocarbures, pétrochimie, mines, centrales électriques, plateformes industrielles et passerelles soumises à fortes forces de cisaillement ; adapté aux modifications fréquentes et aux travaux ultérieurs.
• Finition : panneaux généralement encadrés par des plats ; multiples options de fixation et accessoires disponibles.
