Caillebotis en métal

pressé soudésoudérobuste

Information produit

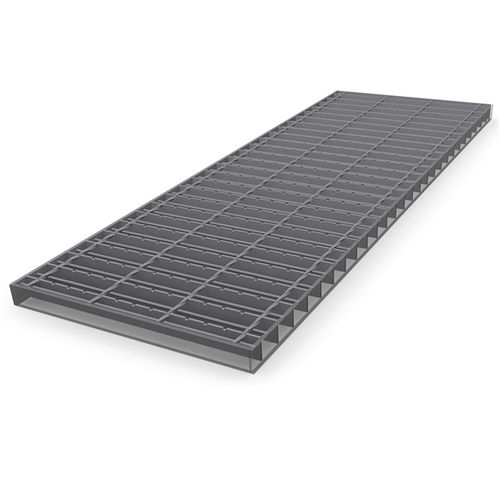

Ce caillebotis électroforgé est conçu pour une utilisation sur plateformes de forage/offshore. Il respecte la contrainte selon laquelle une bille d’essai de 15 mm de diamètre ne doit pas traverser la maille. Pour cela, un rond lisse est soudé parallèlement et centré entre les barreaux porteurs et sous les barres transversales torsadées par soudage par résistance automatique, apportant une stabilité supplémentaire adaptée aux conditions sévères offshore.

Données techniques
Mailles courantes
Barreau porteur — Barre insérante
34,30 — 101,6
38,28 — 101,6

Profils standard des barreaux porteurs
Barreau porteur 3 mm — Barreau porteur 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

Accessoires / fixations

• Platines perforées et soudées : platines perforées incorporées ; perçage selon spécification client ; fixations fournies par le client.
• Double fixation B : 2 étriers supérieurs, pièce inférieure de serrage, 2 vis hexagonales et 2 écrous carrés.
• Fixation boulonnée pour caillebotis : vis tête de boulon et bride de retenue ; pour environnements très corrosifs disponible en version X-BT ; version prémontée X-GR RU.
• Raccord de jonction : supérieur et inférieur avec filetage et vis Allen.
• Fixation Hilti : étrier supérieur et inférieur reliés ; haute résistance aux vibrations, montage par une personne et réduction du temps d’installation.
• Fixation B : étrier supérieur, étrier inférieur, vis hexagonale M8x60 et écrou carré M8.
• Fixation B 10 : étrier supérieur, vis à empreinte hexagonale, étrier inférieur et écrou.
• Fixation S : vis à tête plate, étrier inférieur et écrou carré.
• Fixation de sécurité A : partie supérieure de sécurité, étrier inférieur, vis hexagonale et écrou carré.
• Fixation de sécurité D : partie supérieure de sécurité, étrier inférieur, vis hexagonale et écrou carré.

Caractéristiques / spécifications techniques

• Usage prévu : plateformes de forage / environnements offshore exigeants.
• Critère de rétention : une bille d’essai de 15 mm ne doit pas passer à travers la maille.
• Construction : rond lisse inséré et entièrement soudé entre les barreaux porteurs et les barres transversales torsadées par soudage par résistance automatique.
• Effet : stabilité accrue adaptée aux fortes sollicitations et charges offshore.
• Mailles courantes : Barreau porteur 34,30 — Barre insérante 101,6 et Barreau porteur 38,28 — Barre insérante 101,6.
• Profils standard des barreaux porteurs (3 mm / 5 mm) : 25/3 — 25/5; 30/3 — 30/5; 35/3 — 35/5; 40/3 — 40/5; 45/3 — 45/5; 50/3 — 50/5; 60/3 — 60/5.
