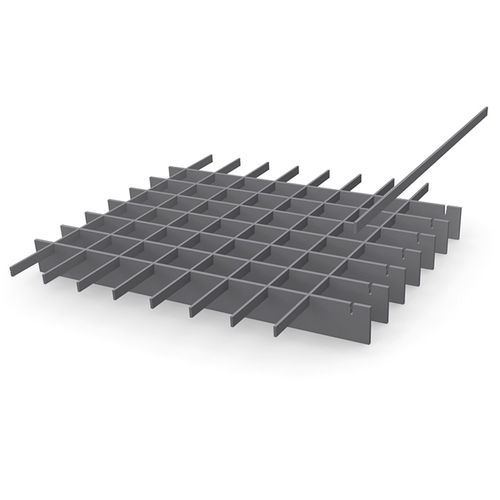

Caillebotis à mailles rectangulaires

presséà maillage carré

Information produit
MEISER a développé le caillebotis Ultra en tant qu'alternative en caillebotis pressé aux nappes électrosoudées et pressées classiques. Une technique d'assemblage pressée spécialement mise au point garantit une liaison solide entre les barreaux porteurs et les barres transversales; un soudage par points est disponible sur demande. La conception réduit le risque de desserrement des barres transversales lors du sciage, ce qui rend le caillebotis Ultra particulièrement adapté aux ateliers de découpe et aux opérations de parachèvement. Les nappes sont fournies arasées et disponibles en différentes mailles et dimensions en stock. Le côté des barres transversales peut être bordé sur demande.

Données techniques
Mailles courantes
Barreau porteur | Barre transversale
33,3 | 33,3 ; 66,6 ; 99,9
66,6 | 33,3 ; 66,6 ; 99,9

Profils standard des barreaux porteurs
Barreau porteur 2 mm | Barreau porteur 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3

Accessoires / fixations

• Fixation Double B — Constituée de 2 étriers supérieurs, d’un étrier inférieur, de 2 vis hexagonales et de 2 écrous carrés.
• Fixation par boulon de calage — Constituée de boulons de tête et d’une bride de retenue; pour environnements très corrosifs (p. ex. offshore) également disponible en X-BT; version prémontée X-GR RU.
• Élément de jonction — Composé d’un élément supérieur et inférieur avec filetage et vis Allen.
• Fixation Hilti — Constituée d’un étrier supérieur et d’un étrier inférieur reliés entre eux; haute résistance aux vibrations, manipulation aisée par une personne et temps de pose réduits.
• Fixation B — Constituée d’un étrier supérieur, d’un étrier inférieur, de vis M8x60 et d’un écrou carré M8.
• Fixation B 10 — Constituée d’un étrier supérieur, d’une vis à six pans creux, d’un étrier inférieur et d’un écrou.
• Fixation S — Constituée d’une vis à tête plate, d’un étrier inférieur et d’un écrou carré.
• Fixation de sécurité A — Constituée d’un étrier supérieur de sécurité, d’un étrier inférieur, d’une vis hexagonale et d’un écrou carré.
• Fixation de sécurité D — Constituée d’un étrier supérieur de sécurité, d’un étrier inférieur, d’une vis hexagonale et d’un écrou carré.

Caractéristiques / spécifications techniques

• Type de produit : caillebotis pressé (nappe Ultra)
• Technique d’assemblage : assemblage pressé spécifique entre barreaux porteurs et barres transversales; soudage par points en option
• Adaptation : conçu pour la découpe à dimension et la transformation (risque réduit de desserrement des barres transversales lors du sciage)
• Longueur maximale des barres transversales : jusqu’à 1 500 mm
• Approvisionnement : nappes arasées; disponibles en différentes mailles et dimensions en stock
• Mailles courantes : Barreau porteur 33,3 mm avec barres transversales 33,3 / 66,6 / 99,9 mm; Barreau porteur 66,6 mm avec barres transversales 33,3 / 66,6 / 99,9 mm
• Profils standard des barreaux porteurs : 25/2, 30/2, 35/2, 40/2 (2 mm) et 25/3, 30/3, 35/3, 40/3 (3 mm)
• Option de bordure : côté des barres transversales bordable sur demande
• Accessoires : plusieurs systèmes de fixation disponibles (Double B, fixation par boulon, jonction, Hilti, B, B 10, S, fixations de sécurité A/D)
