Product information

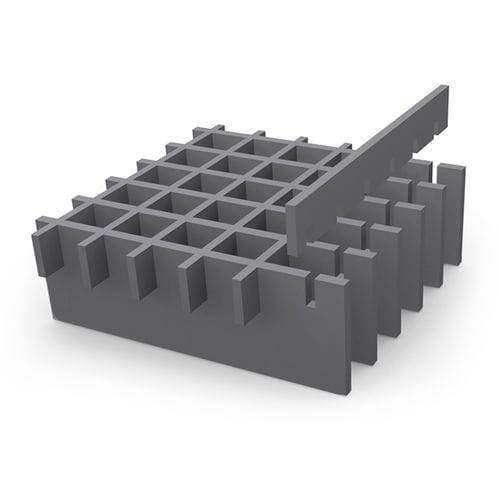

Les caillebotis lourds MEISER sont des caillebotis pressés conçus pour des charges de surface et des charges par roue très élevées. Ils sont constitués de barreaux porteurs particulièrement hauts et/ou épais, les barres transversales étant dimensionnées en conséquence. Une contre-denture formée lors du pressage augmente la stabilité transversale, permettant de supporter des charges réparties supérieures à 50 tonnes et des charges par roue jusqu'à 10 tonnes. Chaque panneau est conçu au cas par cas selon la portée entre appuis et l'utilisation prévue. Fabrication en acier de haute qualité ou en acier inoxydable possible sur demande.

Technical data
Common mesh spacing
Barreau porteur 25 → Barre transversale : 50, 75, 100
Barreau porteur 50 → Barre transversale : 50, 75, 100
Barreau porteur 75 → Barre transversale : 50, 75, 100
Barreau porteur 100 → Barre transversale : 50, 75, 100

Standard bearing bar profiles
Profils disponibles selon épaisseur des barreaux porteurs :
80/8 — 90/8 — 100/8 — 110/8 — 120/8 — 130/8 — 140/8 — 150/8
80/10 — 90/10 — 100/10 — 110/10 — 120/10 — 130/10 — 140/10 — 150/10
100/12 — 110/12 — 120/12 — 130/12 — 140/12 — 150/12 — 160/12 — 170/12 — 180/12 — 190/12 — 200/12

Accessories / Fixings
Welded-in holed fixing plates
Des platines perforées soudées sont disponibles et fournies selon les spécifications du client. La taille et la disposition des trous sont définies pour s'adapter aux conditions de fixation sur site ; les fixations sont fournies par le client sauf accord contraire.

References

• Pont Ilanz, Suisse
• Navire transporteur de voitures sur le Rhin
• Pont Waldschlösschen, Dresde

Characteristics / technical specifications

• Type : caillebotis lourds MEISER, caillebotis pressés avec contre-denture
• Barreaux porteurs : profils hauts et/ou épais pour résister à des charges très importantes
• Capacité : charges réparties > 50 tonnes ; charges par roue jusqu'à 10 tonnes
• Mailles : combinaisons de barreaux porteurs (25, 50, 75, 100) et de barres transversales (50, 75, 100)
• Profils standard : de 80/8 à 200/12 selon épaisseur
• Exécution : adaptée au cas par cas selon portée et utilisation
• Matériaux : acier ; option acier inoxydable ou acier de haute qualité
• Fixations : platines perforées soudées (taille et position des trous selon spécification client)
