Caillebotis en métal

soudé

Information produit

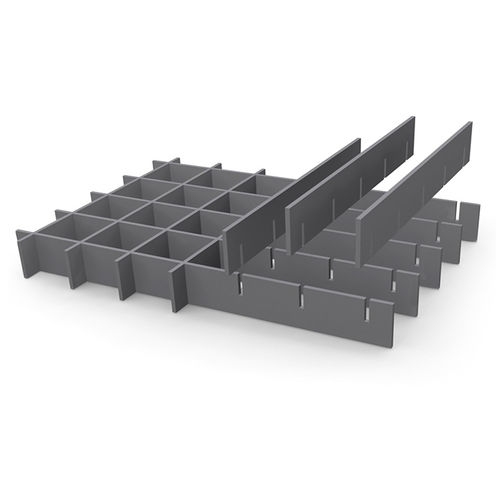

Le caillebotis mi-fer porte ce nom car les barreaux porteurs et les barres insérantes présentent la même section et donc la même hauteur. Un barreau porteur est appuyé aux deux extrémités et son dessous n'est pas entaillé. Par rapport au caillebotis pressé classique, le caillebotis mi-fer offre un meilleur masquage visuel et un rendu esthétique soigné.

Données techniques
Mailles standards pour barreaux porteurs de 2 à 3 mm
Barreau porteur | Barre insérante (colonnes)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Mailles standards pour barreaux porteurs de 5 mm
Barreau porteur | Barre insérante (colonnes)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Profils standards des barreaux porteurs
Barreau porteur 2 mm | Barreau porteur 3 mm | Barreau porteur 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Accessoires / fixations

• Platines perforées et soudées : Platine perforée soudée selon spécifications client ; dimension et position des trous selon fixation sur site ; vis fournies par le client.
• Fixation par boulon de caillebotis : Boulon tête avec bride de retenue ; disponibles en versions spéciales pour milieux très corrosifs (ex. X-BT) et en version prémontée X-GR RU.
• Fixation Hilti : Étrier supérieur et partie inférieure reliés ; bonne résistance aux vibrations, montage possible par une seule personne.
• Fixation B : Étrier supérieur, partie inférieure de la fixation, vis M8x60 et écrou carré M8.
• Fixation de sécurité A : Partie supérieure de sécurité, partie inférieure, vis hexagonale et écrou carré.
• Fixation de sécurité D : Partie supérieure de sécurité, partie inférieure, vis hexagonale et écrou carré.

Références / applications (exemples)

• Centres logistiques et entrepôts
• Musées et bâtiments publics
• Salles de sport et établissements scolaires
• Projets architecturaux et installations industrielles

Caractéristiques / spécifications techniques

• Barreaux porteurs et barres insérantes : même section et même hauteur.
• Barreau porteur : appui aux deux extrémités ; dessous non entaillé.
• Meilleur masquage visuel par rapport au caillebotis pressé.
• Mailles standards et combinaisons de barres insérantes listées ci‑dessus (barreaux 2–3 mm et 5 mm).
• Profils disponibles : 25/2, 25/3, 30/2, 30/3, 30/5, 35/2, 35/3, 35/5, 40/2, 40/3, 40/5, 45/2, 45/3, 45/5, 50/2, 50/3, 50/5, 60/3, 60/5, 70/3, 70/5, 80/3, 90/3, 100/3.
