Caillebotis en métal

Information produit
Un excès de transparence n'est pas toujours souhaitable — le caillebotis à lames inclinées permet de limiter la visibilité tout en assurant des fonctions portantes et architecturales. Applications courantes : planchers de ponts et passerelles, brise-soleil, grilles d'aération, façades et sous-plafonds.

Matériaux et domaines d'application

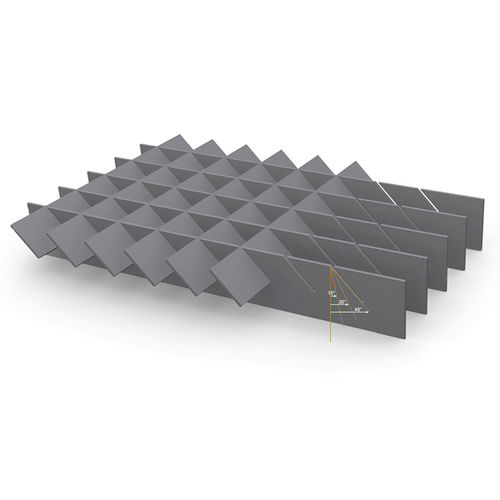

MEISER propose ce caillebotis en acier, aluminium et acier inoxydable. Les barres transversales sont pressées à 15°, 30° ou 45° pour obtenir différents degrés d'opacité. Longueur maximale des barres transversales : 1 500 mm.

Données techniques
Mailles standards (exemples)
Barreau porteur | Barres transversales
33,3 | 22,2 | 33,3 | 66,6
66,6 | 22,2 | 33,3 | 66,6
99,9 | 22,2 | 33,3 | 66,6

Profils standards des barreaux porteurs (exemples)
Barreau porteur 2 mm | Barreau porteur 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Accessoires / fixations

• Platines perforées et soudées : platine perforée soudée selon spécification client ; les vis sont fournies par le client.
• Fixation B : étrier supérieur, étrier inférieur, vis M8x60 et écrou carré M8.

Références / exemples d'application

• Parking vélos, Erftstadt
• OneOnOne House, Luxembourg
• Parking, Bielefeld
• Technologie biomédicale, Université Twente, Enschede
• Parking, Bietigheim‑Bissingen

Caractéristiques / spécifications techniques

• Matériaux : acier, aluminium, acier inoxydable (MEISER)
• Angles lames : 15°, 30°, 45°
• Longueur maximale des lames transversales : 1 500 mm
• Inclinaison 15° : possible uniquement avec barreau porteur épaisseur 3 mm
• Mailles et profils standards : voir tableaux ci‑dessus (exemples)
