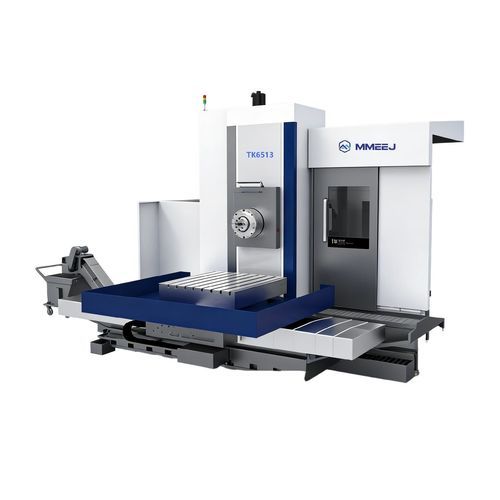

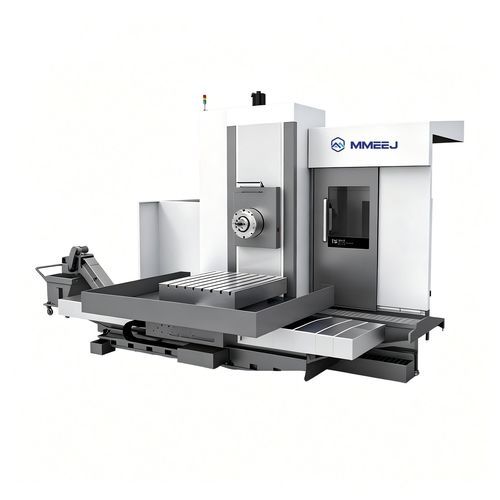

Aléseuse CNC TK65 series

horizontaleà colonneà montant fixe

Présentation
La machine présente un lit en T avec une colonne unique et une tête porte-outil à suspension latérale. La table et le chariot coulissant se déplacent sur le rail de guidage transversal (axe X) ; la colonne est fixée au chariot et se déplace sur le rail de guidage longitudinal (axe Z) ; la tête se déplace sur le rail vertical de la colonne (axe Y). La table CNC offre une rotation à 360° (axe B) et la broche/arbre d'alésage se déplace dans un arbre de fraisage (axe W). Les rails de guidage X, Y et Z sont en acier intégral, trempés et rectifiés à environ HRC60. Les guides frontaux utilisent des feuilles PTFE et les guides latéraux des rouleaux pour assurer une faible friction et une précision stable. Le guide circulaire de la table est une paire fonte/PTFE ; des roulements de poussée importés prennent la charge axiale. Un mécanisme double-vis élimine le jeu pour un mouvement stable et une grande précision de positionnement. Conçue pour l'alésage, le fraisage et l'usinage de pièces lourdes et de grande taille.

Paramètres techniques (modèles exemples)

• Série et modèles : série TK(H)65 — exemples : TK(H)6511B, TK(H)P6511B, TK(H)6513, TK(H)P6513, TK(H)6516, TK(H)P6516
• Dimensions de la table (mm) : exemples 1000×1250, 1250×1400, 1400×1600, 1600×1800, 2000×2000, 2000×2500, 2500×3000
• Charge admissible maximale : 5–30 T selon modèle (ex. 5 T ; 10 T ; jusqu'à 30 T)
• Diamètre de broche : φ110–φ160 mm (selon modèle)
• Diamètre de tête à face (si applicable) : jusqu'à φ900 mm
• Vitesse de broche : 10–2500 tr/min (selon modèle)
• Queue d'outil : JT50 / BT50
• Puissance moteur principal : exemples jusqu'à 41/49,2 kW
• Couple maximal de broche : jusqu'à 3300/4000 Nm sur les modèles supérieurs
• Courses des axes (exemples) : X jusqu'à 4000 mm ; Y jusqu'à 3000 mm ; Z jusqu'à 2000 mm ; W jusqu'à 1000 mm ; U (si présent) jusqu'à 330 mm
• Vitesses d'avance et déplacements rapides : varient selon modèle (déplacement rapide typique X/Y/Z 10 m/min ; W rapide jusqu'à 24 m/min sur certains modèles)
• Précision de positionnement (norme JB/T4373.1-2019) : X/Y/Z typ. 0,015–0,028 mm ; répétabilité X/Y/Z 0,01–0,013 mm ; répétabilité W 0,014–0,016 mm
• Commande CNC : SIEMENS 828D

Caractéristiques principales / Spécifications techniques

• Disposition : lit en T, colonne unique, tête porte-outil à suspension latérale
• Table : rotation 360° (coordonnée B)
• Broche/arbre d'alésage : mobile dans un arbre de fraisage (axe W)
• Guides : rails de guidage en acier intégral sur X, Y, Z trempés environ HRC60
• Couplage basse friction : feuilles PTFE frontales et guides à rouleaux latéraux pour précision stable
• Guide circulaire de table : paire fonte / PTFE avec palier de poussée importé
• Élimination du jeu : mécanisme double-vis
• Queue d'outil : JT50 / BT50
• Commande CNC : SIEMENS 828D
• Variantes multiples dans la série TK65 avec différentes tailles de table, charges, puissances et courses pour l'usinage de grandes pièces
