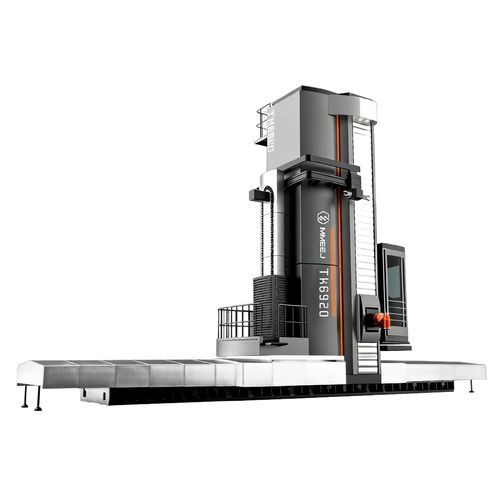

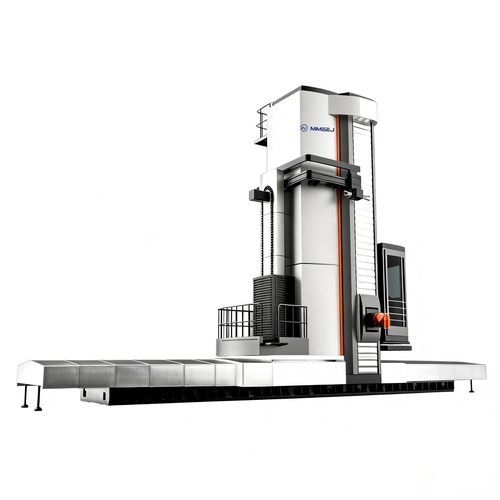

Aléseuse-fraiseuse CNC TK69 series

horizontalede solà table tournante

Description courte

• Série 69 aléseuses sur socle CNC (série TK69) conçues pour pièces lourdes et opérations combinées fraisage/alesage.
• Types de guidage : hybride rouleau-glissant ; guidages linéaires à rouleaux importés haute vitesse ; guidage hydrostatique fermé avec système multi-pompes (variantes structurelles disponibles).
• Table tournante CNC : capacité 20 t–200 t ; dimensions de table de 2 m × 2 m à 5 m × 10 m ; indexation arbitraire et liaison multi-axes simultanée.
• Capacités de magasin d'outils et diamètres de broche disponibles selon les besoins (selon modèle).

Données techniques
Données techniques :
Item | UNITÉ | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
Capacité du magasin d'outils (selon besoin) | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
Diamètre de la broche d'alésage | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
Puissance moteur principal | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
Taille de la tête de broche de fraisage | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
Trou de cône de broche d'alésage | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
Section transversale du bâtis (ram) | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
Vitesse de déplacement rapide du bâtis (W) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Vitesse de déplacement rapide de la broche d'alésage (Z) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Vitesse de déplacement rapide de la colonne (X) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Vitesse rapide du carter de broche (Y) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Couple de la broche | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
Vitesse de la broche | tr/min | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
Course du bâtis (Z) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Course de la broche d'alésage (W) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Déplacement de la colonne (X) | mm | 8000 (peut être rallongé par incréments de 1 m) | 8000 (peut être rallongé par incréments de 1 m) | 8000 (peut être rallongé par incréments de 1 m) | 8000 (peut être rallongé par incréments de 1 m) | 8000 (peut être rallongé par incréments de 1 m) | 8000 (peut être rallongé par incréments de 1 m) | 8000 (peut être rallongé par incréments de 1 m) | 8000 (peut être rallongé par incréments de 1 m)
Course du carter de broche (Y) | mm | 4000 (peut être augmentée par incréments de 0,5 m) | 4000 (peut être augmentée par incréments de 0,5 m) | 4000 (peut être augmentée par incréments de 0,5 m) | 4000 (peut être augmentée par incréments de 0,5 m) | 4000 (peut être augmentée par incréments de 0,5 m) | 4000 (peut être augmentée par incréments de 0,5 m) | 4000 (peut être augmentée par incréments de 0,5 m) | 4000 (peut être augmentée par incréments de 0,5 m)
Avance du bâtis (W) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avance de l'axe d'alésage (Z) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avance de la colonne (X) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Avance du carter de broche (Y) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

Caractéristiques / spécifications techniques

• Série : série TK69 (Série 69 aléseuses sur socle CNC).
• Types de guidage : hybride rouleau-glissant ; guidages linéaires à rouleaux importés haute vitesse ; guidage hydrostatique fermé avec système multi-pompes (variantes structurelles disponibles).
• Commande CNC : Siemens CNC system.
• Table tournante : capacité 20 t – 200 t ; dimensions table de 2 m × 2 m à 5 m × 10 m ; prise en charge de l'indexation arbitraire et de la liaison multi-axes simultanée.
• Capacité du magasin d'outils : sélectable, typ. 40–120 pièces (selon modèle ; certaines colonnes affichent '/' si non applicables).
• Diamètres de broche d'alésage par modèle : TK6913/TH6913 ≈ 130 mm ; TK6916/TH6916 ≈ 160 mm ; variantes TK6920 ≈ 200 mm.
• Puissance moteur principal (exemples) : 22/30 kW (certains modèles), jusqu'à 71 kW et 100 kW pour variantes plus grandes.
• Taille de la tête de broche de fraisage (exemples) : 220 mm, 280 mm, 340 mm selon modèle.
• Cône de broche : 7:24 ISO (typique) et autres cônes spécifiés selon modèle.
• Sections transversales du bâtis : typ. 480×480 mm ; variantes plus grandes 530×530 mm.
• Plages de course et déplacement : course bâtis (Z) 1200 mm ; course broche d'alésage (W) 1200 mm ; déplacement colonne (X) standard 8000 mm (rallonge par incréments de 1 m) ; course carter broche (Y) 4000 mm (augmentation par incréments de 0,5 m).
• Vitesses rapides : bâtis/Z jusqu'à 10000 mm/min (certaines variantes 8000 mm/min) ; colonne/carter broche jusqu'à 15000 mm/min (certaines variantes 12000 mm/min).
• Plages d'avance : bâtis et axe d'alésage 0.1–4000 mm/min ; colonne et carter broche 0.1–6000 mm/min.
• Performances de la broche : couple jusqu'à ~12500 N·m (selon modèle) ; vitesses de broche 1.6–1200/2000 tr/min (selon modèle).
