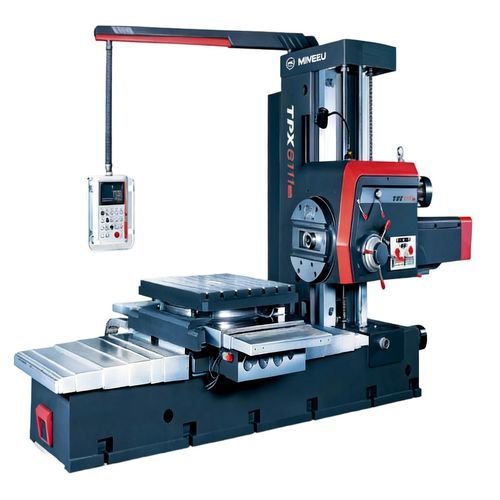

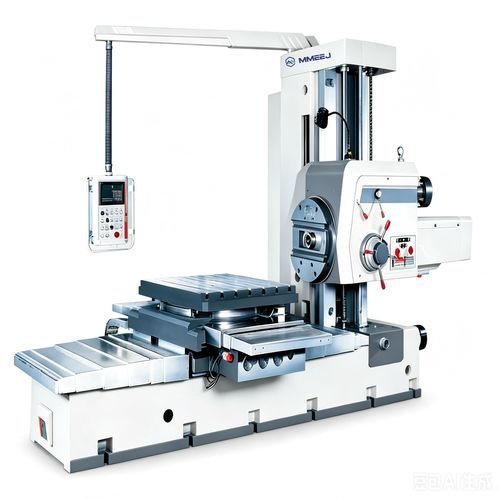

Aléseuse-fraiseuse CNC TPX Series

horizontalede solà montant fixe

Overview
La série TPX regroupe des fraiseuses-alesseuses horizontales conçues pour l'alesage d'ébauche et de finition ainsi que pour l'usinage de composants de grande taille ou de type boîte. Adaptées aux travaux lourds et aux opérations de précision sur alésages intérieurs, tournage cylindrique et rainurage.

Conception et précision
Les machines sont équipées d'un dispositif de positionnement optique 4×90° pour l'indexage précis de grandes pièces et d'un système d'affichage numérique (DRO) pour le contrôle des coordonnées. Précision de lecture linéaire typique : 0,005 mm (X/Y/Z) ; précision de l'axe B : 0,001 mm sur les modèles concernés.

Caractéristiques techniques (résumé)

• Nom de la série : TPX Series (modèles : TPX6111B, TPX6111B/2, TPX6111B/3, TPX6113, TPX6113/2, T(P)X6211, T(P)X6213, T(P)X6511×2, T(P)X6513×2).
• Diamètre de broche : généralement 110 mm ou 130 mm. Cone de broche : Morse No.6 ou Metric 80 (ISO 7:24 No50) selon le modèle.
• Couple de broche : typ. 1225 N·m jusqu'à 3136 N·m sur les modèles plus importants ; poussée axiale maximale jusqu'à 31 360 N.
• Plages de vitesse : 8–1000 tr/min ou 4–800 tr/min ; réglages de vitesses variables selon modèle (typiquement 18–24 positions).
• Puissance du moteur principal : couramment 7,5 kW (modèles petits) ou 15 kW (modèles grands).
• Plateau diviseur : diamètres 600–750 mm ; couple jusqu'à 4 900 N·m ; plages de vitesse 4–200 tr/min ou 2,5–125 tr/min.
• Table de travail : dimensions variables (ex. 1100×960 mm à 1800×1600 mm) ; charge maximale de 5 000 kg à 10 000 kg selon les variantes ; dimensions et nombre de T‑slots selon modèle.
• Parcours : X jusqu'à 2000 mm (prolongeable sur demande) ; Y jusqu'à 1800 mm ; Z jusqu'à 2000 mm sur les grands modèles ; configurations W/U et multi‑axes disponibles.
• Avances et vitesses : avances rapides typiques X/Y/Z/W = 2 500 mm/min ; avance par tour de broche environ 0,01–8 mm/tr selon l'axe et le modèle.
• Précision de lecture linéaire : 0,005 mm (X/Y/Z) ; axe B 0,001 mm lorsque équipé.

Applications
Applications courantes : usinage d'alésages intérieurs, tournage cylindrique, dressage, rainurage et usinage de pièces lourdes pour des secteurs nécessitant la manutention de grandes pièces (carters, boîtes de vitesses, grands arbres, composants en boîte). Les machines supportent des charges importantes et assurent un indexage précis pour l'usinage multi‑faces.

Options et personnalisation

• Dimensions de table et configuration des T‑slots personnalisables sur demande.
• Allongement des courses X/Y/Z, configurations doubles (W1/W2, U1/U2) et options de cône de broche disponibles selon le modèle.
• Options de contrôle et de mesure : configurations DRO, indexage optique et autres options d'usine pour répondre aux besoins de production.

Informations pour commande
Lors de la demande de devis, préciser les dimensions et le poids maximal de la pièce, le matériau, le cône de broche souhaité et les exigences de précision. Contacter le fournisseur pour définir la variante et la configuration adaptées à votre cahier des charges.
