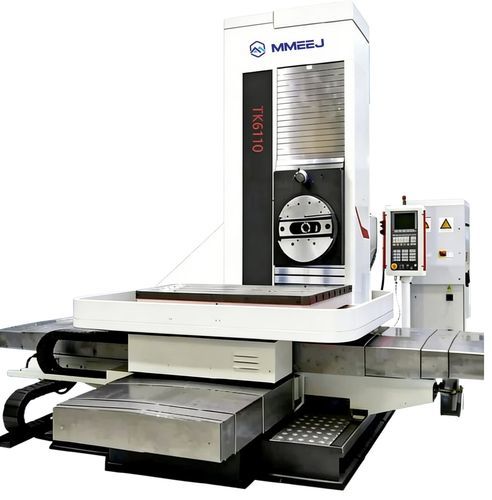

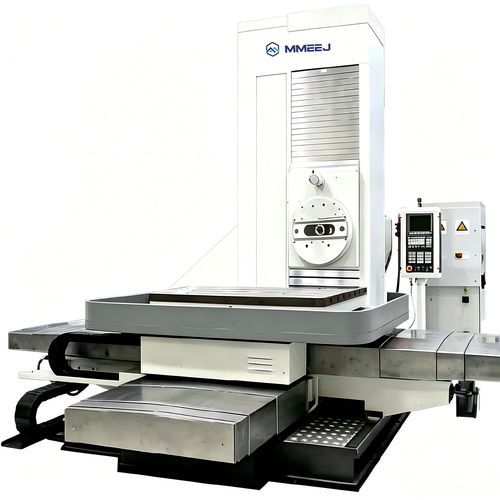

Aléseuse CNC TK 61 series

horizontaleà montant fixe4 axes

Description
Machine d'alésage entièrement CNC de la série TK 61 (modèles TK6110 A/B et TK6130 A/B). L'entraînement principal utilise un moteur AC à vitesse variable avec réglage stepless des vitesses haute et basse, orientation de broche et freinage. Chaque axe d'avance principal est entraîné par un moteur servo AC indépendant associé à une transmission à vis à billes. Les principaux éléments structurels sont conçus selon l'architecture des machines-outils CNC haut de gamme pour permettre une extension fonctionnelle future.

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head): Appareillage haute tension ; pompes et vannes ; machines pour la pétrochimie ; machines chimiques.
• Model B (Without Fixed Facing Head): Machines de construction ; composants automobiles ; aéronautique ; moules et matrices ; moteurs électriques.

Tabular specifications (per model)
Unité | TK6110 A | TK6110 B | TK6130 A | TK6130 B
Diamètre de la broche d'alésage (mm) | 110 | 110 | 130 | 130
Morçeau de broche | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
Vitesse de broche (tr/min) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Diamètre Facing Head (mm) | 670 | - | 800 | -
Vitesse Facing Head (tr/min) | 7-165 | - | 5-125 | -
Dimensions de la table (L × l) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
Capacité de charge table (kg) | 5000 | 5000 | 8000 | 8000
Déplacement transversal de la table X (mm) | 1800 | 1800 | 2200 | 2200
Course verticale de la broche Y (mm) | 1600 | 1600 | 2000 | 2000
Course longitudinale de la table Z (mm) | 1400 | 1400 | 2000 | 2000
Course axiale de la broche W (mm) | 600 | 500 | 800 | 600
Course du Facing Head U (mm) | 200 | - | 300 | -
Plages d'avance X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
Plage d'avance W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
Plage d'avance U (mm/min) | 1-500 | - | 1-500 | -
B (tr/min) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
Précision de positionnement X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
Précision de positionnement W (mm) | 0.025 | 0.025 | 0.025 | 0.025
Précision de positionnement U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

Caractéristiques / spécifications techniques

• Diamètre broche d'alésage (mm) : TK6110 A = 110 ; TK6110 B = 110 ; TK6130 A = 130 ; TK6130 B = 130.
• Morse de broche : BT50/P50T-I pour tous les modèles.
• Vitesse de broche (tr/min) : 10-1500 pour tous les modèles.
• Diamètre Facing Head (mm) : TK6110 A = 670 ; TK6110 B = - ; TK6130 A = 800 ; TK6130 B = -.
• Vitesse Facing Head (tr/min) : TK6110 A = 7-165 ; TK6110 B = - ; TK6130 A = 5-125 ; TK6130 B = -.
• Dimensions table (mm) : TK6110 A = 1250x1400 ; TK6110 B = 1250x1400 ; TK6130 A = 1400x1600 ; TK6130 B = 1400x1600.
• Capacité de charge table (kg) : TK6110 A/B = 5000 ; TK6130 A/B = 8000.
• Déplacement transversal X (mm) : TK6110 A/B = 1800 ; TK6130 A/B = 2200.
• Course verticale Y (mm) : TK6110 A/B = 1600 ; TK6130 A/B = 2000.
• Course longitudinale Z (mm) : TK6110 A/B = 1400 ; TK6130 A/B = 2000.
• Course axiale W (mm) : TK6110 A = 600 ; TK6110 B = 500 ; TK6130 A = 800 ; TK6130 B = 600.
• Course Facing Head U (mm) : TK6110 A = 200 ; TK6110 B = - ; TK6130 A = 300 ; TK6130 B = -.
• Plages d'avance X/Y/Z (mm/min) : TK6110 A/B = 2.5-5000 ; TK6130 A/B = 2.5-10000.
• Plage d'avance W (mm/min) : tous les modèles = 2.5-3000.
• Plage d'avance U (mm/min) : TK6110 A = 1-500 ; TK6110 B = - ; TK6130 A = 1-500 ; TK6130 B = -.
• B (tr/min) : 0.003-1 pour tous les modèles.
• Précision de positionnement X/Y/Z (mm) : TK6110 A/B = 0.018 ; TK6130 A/B = 0.02.
• Précision de positionnement W (mm) : 0.025 pour tous les modèles.
• Précision de positionnement U (mm) : TK6110 A = 0.025 ; TK6110 B = - ; TK6130 A = 0.025 ; TK6130 B = -.
• Remarques techniques supplémentaires : entraînement principal AC à vitesse variable, moteurs servo AC indépendants avec transmission à vis à billes sur les axes principaux, encodeurs linéaires FAGOR (Espagne) pour contrôle en boucle fermée, et commande CNC importée grand public supportant des fonctions avancées dont l'interpolation simultanée 4 axes.
