Four à chambre

de frittagede traitement thermiqueélectrique

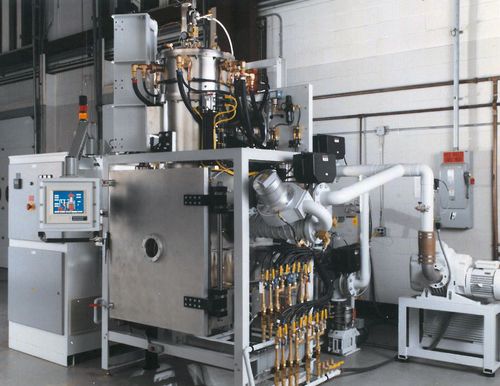

Notre four de frittage à chargement par le bas est conçu pour le frittage à haute température de composants électroniques. Les cycles consistent en une préparation de l'atmosphère, un chauffage, un refroidissement forcé et une oxydation contrôlée. Ce four a une zone utilisable de 12" de diamètre x 22" de hauteur (305 mm x 559 mm), et est adapté au traitement de lots importants. Ce four comporte deux chambres, une chambre inférieure pour le chargement et le déchargement, le refroidissement et l'oxydation contrôlée, et la chambre supérieure pour le frittage à haute température. Les atmosphères des deux chambres sont isolées, un élévateur électrique déplace la pile de chargement de la chambre inférieure vers la chambre de chauffe. La zone chaude peut atteindre des températures de 2100°C avec des zones chaudes en tantale ou en tungstène. Un système de pompage par diffusion à haut débit de 10″ ou 16″ gère le dégagement gazeux de la charge généralement observé pendant le chauffage du produit. Une interface HMI personnalisée et intuitive gère des cycles entièrement automatisés du début à la fin. Spécifications générales : Zone chaude Taille 12" de diamètre x 22" de hauteur (305 mm x 559 mm) Zone chauffante en tantale ou en tungstène (autres matériaux disponibles) gradient de température de +/- 10°C à travers la zone utilisable Chambre inférieure pour le chargement et le refroidissement, chambre supérieure pour le frittage. Oxydation contrôlée à la fin du cycle Système de pompage par diffusion à haute capacité 10″ ou 16″ Echangeur de chaleur à gaz pour un refroidissement rapide de la charge Levage électrique de la charge pour un déplacement précis de la charge Cycles entièrement automatisés avec interface informatique Détails Chambre inférieure Cette chambre est fabriquée en acier inoxydable, à double paroi, refroidie à l'eau et électropolie. La porte de la chambre est articulée pour permettre un accès rapide, facile et complet à la zone de chargement. Des pinces à action rapide sont fournies pour sécuriser la porte et faciliter l'accès au chargement.
