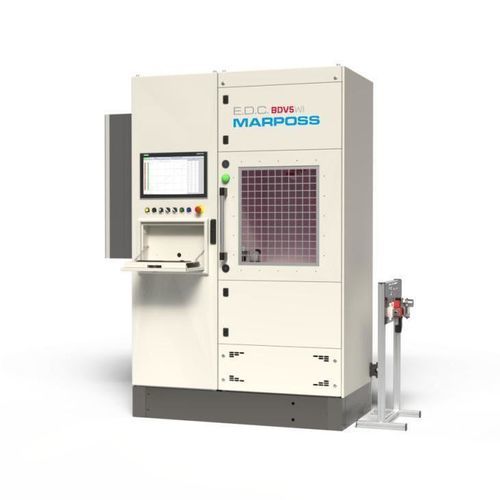

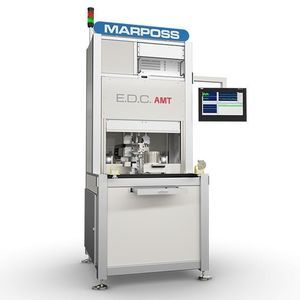

Testeur de rigidité diélectrique haute tension BDV5

DCAC

Présentation Le banc d'essai BDV est un banc haute tension conçu pour la validation de la tension de claquage (BDV) et pour vérifier les performances de l'isolation électrique des composants haute tension. Le système offre un environnement d'essai contrôlé et reproductible, particulièrement adapté à la recherche et développement, la caractérisation des matériaux, l'optimisation de conception et la détection précoce de points faibles d'isolation. Le banc réalise des essais BDV en courant alternatif (AC) ou continu (DC) sur une large gamme de composants. Le composant est placé dans un outillage dédié et connecté via des pinces HV et des milieux conducteurs ; la tension est ensuite appliquée selon une rampe programmable avec détection automatique de la tension de claquage.

Applications Le système est destiné à la vérification de l'isolation électrique et à la caractérisation des limites diélectriques pour des composants tels que stators de moteurs électriques, hairpins, fils émaillés, connecteurs HV, faisceaux de câblage et composants immergés ou encapsulés. Les paramètres d'essai sont configurables via des recettes dédiées et comprennent la vitesse de rampe, la durée d'essai et le seuil de courant. La tension de claquage, le courant de fuite et la durée d'essai sont enregistrés pendant le test.

Table technique Type de produit: Banc d'essai haute tension pour validation de la tension de claquage (BDV)
Application: Vérification de l'isolation électrique et caractérisation des limites diélectriques
Composants testables: Stators de moteurs électriques, hairpins, fils émaillés, connecteurs HV, faisceaux de câblage et composants immergés ou encapsulés
Modes d'essai: BDV en AC ou DC
Tension AC maximale: 30 kVrms à 50/60 Hz
Courant de sortie générateur AC: 250 mA à 10 kV AC; 60 mA à 30 kV AC
Générateur DC optionnel: Jusqu'à 6 kV / 20 mA
Seuil de déclenchement réglable: Configurable par l'utilisateur pour chaque test, typiquement jusqu'à 40 mA
Rampe de tension: Programmable, ex. 500 V/s
Détection BDV: Détection automatique de la tension de claquage
Paramètres configurables: Vitesse de rampe de tension, durée d'essai, seuil de courant
Grandeurs enregistrées: Tension de claquage, courant de fuite, durée d'essai

Caractéristiques / spécifications techniques

• Modes d'essai: BDV AC et BDV DC
• Tension maximale d'essai AC: 30 kVrms à 50/60 Hz
• Capacité de courant de sortie du générateur AC: 250 mA à 10 kV AC; 60 mA à 30 kV AC
• Générateur DC optionnel: jusqu'à 6 kV, 20 mA
• Rampe de tension programmable (exemple: 500 V/s) et profils de rampe définissables par l'utilisateur
• Seuil de déclenchement/courant réglable par essai (typiquement jusqu'à 40 mA)
• Détection automatique de la tension de claquage et enregistrement
• Données enregistrées par essai: tension de claquage, courant de fuite, durée d'essai
• Configuration par recettes: vitesse de rampe, durée d'essai, seuil de courant et autres paramètres
• Convient pour: stators, hairpins, fils émaillés, connecteurs HV, faisceaux de câblage, composants immergés/encapsulés
