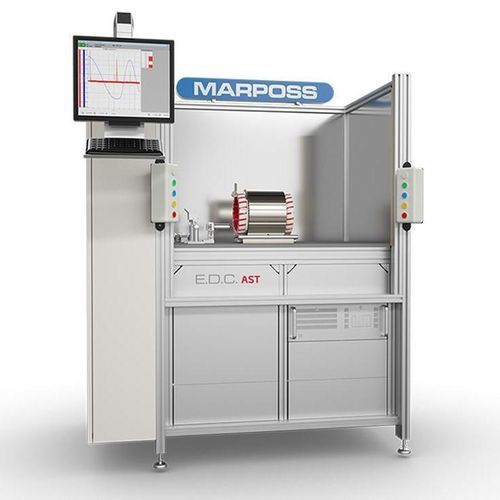

Système de test tension de choc AST5/W

pour machines et installations électriquespour applications automobilespour moteur électrique

Présentation
La famille AST propose des systèmes de test automatiques pour le contrôle en production des stators, bobines et enroulements de moteurs électriques. La plateforme AST5/W offre une grande flexibilité et des options de personnalisation pour répondre aux exigences de production, couvrant des puissances moteurs de quelques watts jusqu'à 5 MW et 2 à 24 bornes.

Applications et périmètre
Adapté à l'intégration en ligne automatique ou aux postes opérateur (bancs à poste simple ou double). Configurable pour des moteurs de petite à grande taille, avec variantes pour essais en moyenne tension si nécessaire.

Essais et capacités de mesure

• Essais Haute Tension (HT) et essais Surge (tests de base inclus)

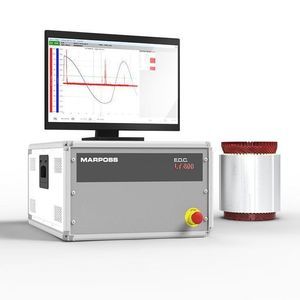

• Module optionnel de Mesure des Décharges Partielles (PD) pour le diagnostic d'isolement
• Tests spéciaux d'isolement inter-spires et isolement vers la masse pour détecter des défauts non révélés par HT/Surge

Logiciel, gestion des données et résultats
Le logiciel de base inclut l'acquisition des mesures et les fonctions essentielles de sauvegarde, estampillage et archivage des résultats. Fonctions : base de programmes d'essai, séquences personnalisables (type, nombre, ordre et paramètres), impression de certificats en plusieurs langues, impression d'étiquettes en option, stockage/archivage des résultats, plans de maintenance préventive, étalonnage et autodiagnostic. Assistance à distance et connectivité LAN disponibles.

Options et modules spéciaux

• Module Décharges Partielles (optionnel)
• Module spécial 320/ACS : pour la cementation (bonding) des enroulements statoriques avec gestion jusqu'à 3 alimentations de bonding en parallèle (voir ACS320/W pour détails)
• AST5/WH : version moyenne tension capable d'essais Surge jusqu'à 60 kV

Avantages

• Flexibilité de configuration pour l'adaptation aux lignes de production
• Logiciel programmable et simple à paramétrer
• Variantes haute capacité disponibles pour tests de stators automotive

Documentation
Brochures et manuels disponibles pour AST5/W en anglais, italien et chinois simplifié.

Caractéristiques techniques

• Modèle : AST5/W
• Type de produit : système de test automatique pour stators, bobines et enroulements
• Plage de puissance applicable : quelques watts à 5 MW
• Bornes supportées : 2 à 24
• Modes d'opération : intégration sur ligne automatique ou banc opérateur ; bacs simple ou double poste
• Tests optionnels : Mesures PD ; diagnostics d'isolement inter-spires et vers la masse
• Option bonding : module 320/ACS supportant jusqu'à 3 alimentations de bonding en parallèle
• Version moyenne tension : AST5/WH — essais Surge jusqu'à 60 kV
• Logiciel/données : base de programmes, séquences personnalisées, sauvegarde/archivage des résultats, impression certificats/étiquettes
• Maintenance/support : maintenance préventive, étalonnage, autodiagnostic, assistance à distance
• Connectivité : capacités LAN/réseau
• Langues documentation : anglais, italien, chinois simplifié
