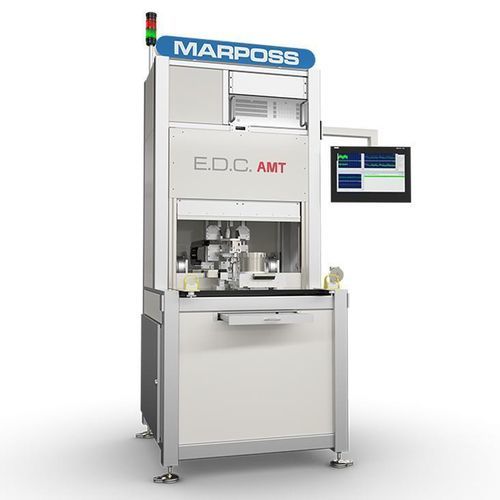

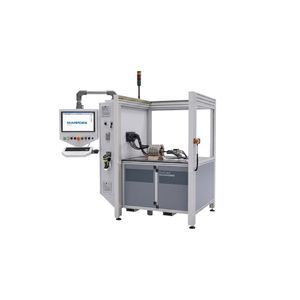

Système de test d'isolement AMT5/W

de qualité sonorede sécuritéde sécurité électrique

Présentation
La famille AMT5/W regroupe des systèmes configurables pour le test automatique de moteurs électriques en production et en laboratoire. Chaque solution est développée selon les exigences client afin d'assurer des caractérisations et des essais fin de ligne répétables. Les configurations vont de bancs à chargement manuel pour petites séries à des lignes multi-station partiellement ou totalement automatisées pour fort débit.

Applications principales
L'AMT5/W est adapté aux essais fin de ligne en production et à la caractérisation R&D/laboratoire (version ATC320/W). Les livraisons peuvent être des bancs individuels, des îlots semi-automatiques ou des postes automatiques intégrés selon les besoins de production.

Principaux composants du système

• Unité de contrôle informatisée AMT320/W : gestion du processus de test et contrôle de l'automatisation.
• Frein actif ou passif : pour les essais de charge et de freinage, avec options de régénération.
• Alimentation (PSU320) : intègre PDU et alimentation DC pour l'onduleur de l'EUT et le frein actif ; permet l'alimentation DC de l'EUT et la régénération de l'énergie de freinage vers le réseau.

Types de moteurs pris en charge
Le système AMT320/W prend en charge une large gamme de moteurs : monophasés et triphasés AC, moteurs DC (y compris moteurs d'essuie-glace), brushless, moteurs avec réduction, moteurs de portail coulissant/à bascule, moteurs de volets/rideaux et types spécialisés tels que les moteurs à réluctance synchrone.

Solutions et fonctions de test disponibles
La famille AMT5/W réalise des caractérisations électriques et fonctionnelles. Principaux essais et mesures disponibles :

• Tests d'isolement et mesures de décharge partielle
• Essais de sécurité
• Essais à vide
• Essais en charge (avec frein actif/passif)
• Essais de montée en température de l'enroulement
• Tests de démarrage
• Caractérisation complète du moteur (électrique et mécanique)
• Calcul automatique du rendement et des pertes selon EN 60034-2-1
• Mesures BEMF (force électromotrice inverse) avec indication RMS et THD
• Essais NVH (bruit, vibration, rugosité)
• Vérification du sens de rotation et contrôle de rotation
• Contrôles des capteurs Hall, résolveur et codeur
• Tests moteur bloqué (calage)
• Tests de cogging et de friction
• Acquisition Ld et Lq

Configurations et options d'intégration
L'AMT5/W est modulaire et configurable selon les exigences de production. Options typiques :

• Plages de puissance moteurs : solutions avec PSU intégré jusqu'à 20 kW ou configurations avec PSU externe jusqu'à 1 MW.
• Structure des bancs : bancs simples à agencements multi-station (deux postes ou plus) et dispositifs adaptés aux types de moteurs spécifiques.
• Solutions multi-station : tables rotatives et dispositions multi-positions pour fort débit.
• Sécurité et ergonomie : rideaux lumineux de sécurité et implantations opérateur optimisées pour conformité industrielle.
• Intégration en ligne : bancs autonomes, îlots semi-automatiques ou postes entièrement automatiques pour insertion directe en ligne de production.
• Variants spécialisés : AMT5/WF (essais ventilateurs : vitesse, rotation et vibrations) et AMT5/WP (essais fin de ligne pompes : débit, pression, hauteur, capacité, vitesse, couple et rotation).

Option R&D et laboratoire
Pour le développement et le laboratoire, Marposs E.D.C. propose la variante ATC320/W conçue pour la caractérisation détaillée, la validation et le prototypage des moteurs électriques, permettant des analyses approfondies et des activités de développement.

Personnalisation et support
Marposs E.D.C. conçoit chaque système AMT5/W selon les spécifications client pour garantir des essais reproductibles en production. Les systèmes sont modulaires pour permettre des évolutions, l'intégration de tests supplémentaires et l'adaptation à l'évolution produit.

Caractéristiques / spécifications techniques

• Famille de modèles : AMT5/W
• Variante R&D : ATC320/W (pour caractérisation et prototypage)
• Unité de contrôle : AMT320/W gestion informatisée des tests
• Options de frein : frein actif ou passif pour essais de charge/régénération
• Unité d'alimentation : PSU320 avec PDU intégré et alimentation DC avec capacité de régénération
• Plage de puissance moteurs : jusqu'à 20 kW (PSU intégré) ou jusqu'à 1 MW (PSU externe)
• Types de moteurs pris en charge : monophasé AC, triphasé AC, DC, brushless, motoréducteurs, moteurs de portail/volet, réluctance synchrone
• Tests disponibles : isolement, décharge partielle, sécurité, à vide, en charge, élévation de température, démarrage, BEMF, NVH, contrôle de rotation, capteurs/codeurs, moteur bloqué, cogging, friction, acquisition Ld/Lq
• Niveaux d'automatisation : bancs manuels, stations semi-automatiques, intégration de ligne entièrement automatisée
• Configurations mécaniques : banc simple, multi-station (y compris tables rotatives 3 postes), dispositifs sur mesure
• Sécurité & ergonomie : rideaux lumineux et implantations ergonomiques disponibles
• Configurations spécialisées : AMT5/WF (essais ventilateurs), AMT5/WP (essais fin de ligne pompes)
