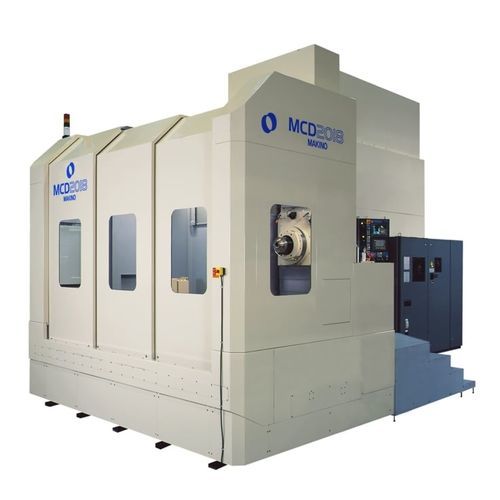

Centre d'usinage CNC 4 axes MCD2018

horizontal60 outils120 outils

Vue d'ensemble
Le MCD2018 est un centre d'usinage horizontal (HMC) heavy-duty conçu pour l'usinage FF à grande vitesse et haute précision de gros moules, matrices et pièces de grande taille. Il associe une broche à nez long et grande rigidité à une table d'indexage de précision pour permettre le fraisage en profondeur, le perçage profond (gun drilling) et les coupes lourdes.

Points clés

• Broche à nez long et grande rigidité pour améliorer le fraisage en profondeur et les opérations de coupe lourde.
• Table d'indexage haute précision résolution 0,0001° ; table supportant des charges jusqu'à 8 000 kg (12 000 kg en option).
• Détection de position absolue sur tous les axes pour répétabilité et réduction des temps de réglage.
• Plusieurs convoyeurs spiraux pour copeaux et gestion efficace du liquide de coupe pour volumes de copeaux importants.
• Carénage intégral avec porte avant et plafond qui s'ouvrent complètement pour faciliter le chargement de grandes pièces.
• Broche standard 6 000 tr/min (options : 4K, 8K, 15K, 18K) ; magasin d'outils standard 30 positions (options jusqu'à 399).
• Vitesse de déplacement rapide et avance d'usinage jusqu'à 16 000 mm/min ; temps outil-à-outil env. 18 s.

Applications recommandées

• Usinage FF de gros moules et matrices.
• Fraisage en profondeur et enlèvement de matière lourd sur grandes pièces.
• Gun drilling et perçages profonds nécessitant rigidité et portée de broche.

Caractéristiques techniques

• Palette : 1800 mm × 1300 mm (70,9" × 51,2")
• Courses (X × Y × Z) : X: 2000 mm ; Y: 1800 mm ; Z: 1300 mm (Z 1500 mm en option)
• Axe B : indexage 360°
• Axe C : N/A
• Vitesse broche : 6 000 tr/min (options : 4 000 / 8 000 / 15 000 / 18 000 tr/min)
• Vitesse de déplacement rapide : 16 000 mm/min (630 ipm)
• Avance d'usinage : 16 000 mm/min (630 in/min)
• Pièce maximale : Ø 2200 mm × 2100 mm (avec limitations)
• Charge maximale : 8 000 kg (12 000 kg en option)
• Résolution d'indexage table : 0,0001° ; table supportant jusqu'à 8 tonnes
• Capacité ATC : 30 (options : 60, 99, 120, 180, 280, 399)
• Temps outil-à-outil : 18 s
• Diamètre maximal outil : 300 mm (avec limitations)
• Poids maximal outil : 30 kg
• Équipements standard : détection de position absolue sur tous les axes ; plusieurs convoyeurs spiraux à copeaux ; carénage étanche avec porte avant et plafond s'ouvrant complètement
• Opérations recommandées : usinage FF, gun drilling, fraisage en profondeur, coupes lourdes
