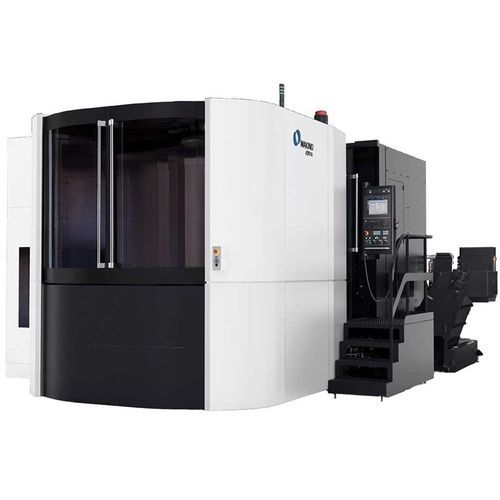

Centre d'usinage CNC 4 axes a91nx

horizontalCAT50HSK-A 100

Présentation
Des pièces de grandes dimensions avec de larges caractéristiques, un usinage de dégrossissage intensif suivi d’une finition de précision sont des exigences courantes pour lesquelles le Makino a91nx est utilisé. Le a91nx fait partie de la série nx de Makino et apporte des capacités dédiées à l’usinage de composants de grandes dimensions avec maîtrise de la qualité de surface et du débit de production.

Secteurs

• Secteur automobile et camions lourds
• Composants industriels
• Équipements agricoles
• Engins de chantier
• Pièces aéro‑structurelles

Palette et courses
Machine équipée d’une palette 800 x 800 mm conçue pour garantir fiabilité et productivité. Les courses des axes permettent de traiter de grandes pièces et des coupes lourdes.

Capteur de rupture d’outil : Vision B.T.S.
Un capteur de type vision est fourni de série dans le magasin de l’ATC et vérifie automatiquement l’état des forets, tarauds et autres outils à pointe unique, limitant les arrêts et les rebuts liés aux outils.

Gestion avancée des copeaux
Le design Makino (parois presque verticales et canal à trois voies) oriente les copeaux hors de la chambre d’usinage, réduisant l’accumulation de copeaux et la dépendance au liquide de refroidissement pour leur évacuation.

Ergonomie et manutention
Configuration horizontale des axes et portes à grande ouverture facilitent le chargement/déchargement par grue. Des marches et points d’accès permettent une installation et une inspection sécurisées des outils et des pièces, ainsi que l’accès au changeur de palettes pour la préparation des montages.

Caractéristiques techniques

• Modèle : a91nx (série nx)
• Palette : 800 x 800 mm
• Courses (X × Y × Z) : 1 400 mm × 1 200 mm × 1 350 mm
• Vitesse de broche : 10 000 tr/min (options : 8 000 / 15 000)
• Cône de broche : BT50 (option HSK‑A100)
• Traverse rapide : 60 000 mm/min
• Vitesse d’avance maximale : 50 000 mm/min
• Pièce maximale : Ø 1 450 mm × 1 450 mm
• Charge utile maximale : 2 000 kg
• Capacité ATC : 60 outils
• Diamètre maxi outil : 155 mm (avec outils adjacents) / 356 mm (sans outils adjacents)
• Poids maxi outil : 30 kg (moment 45 N·m)
• Capteur Vision B.T.S. intégré dans le magasin ATC
• Gestion des copeaux : parois quasi‑verticales et canal à trois voies
• Ergonomie : larges portes, accès à la chambre, manutention compatible pont roulant

Remarques
La spécification standard peut varier selon le pays ; des options sont disponibles pour la broche, le cône et l’outillage.
