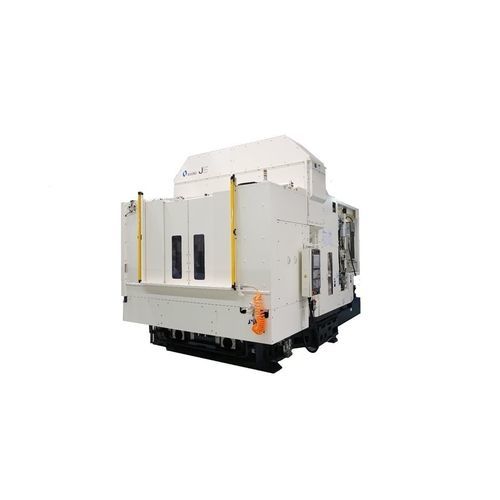

Centre d'usinage CNC 3 axes J5

horizontalà portiqueHSK A-63

Vue d'ensemble
Version à course étendue de la famille de centres d'usinage horizontaux Makino J5, destinée à l'usinage de grandes pièces courantes dans les structures automobiles, les systèmes de suspension et les unités de propulsion électriques. Trois configurations proposées : axe A rotatif, axe B rotatif ou combinaison B au-dessus de A. La conception rigide du bâti et de la broche permet des taux d'enlèvement de matière élevés adaptés à la production.

Détails produit
La configuration à axes empilés facilite la manutention des pièces et l'intégration d'automatisation (par ex. robots portiques) tout en réduisant l'emprise au sol. Le machine est équipée d'un système de nivellement 3 points pour une installation rapide et stable et moins de maintenance d'alignement. Les tables rotatives à entraînement direct accélèrent les indexations et améliorent la fiabilité long terme.

Caractéristiques clés

• Trois options de configuration : axe A rotatif, axe B rotatif, ou combinaison B au-dessus de A.
• Conception à axes empilés pour une intégration aisée avec robots portiques et une empreinte compacte.
• Bâti et broche très rigides pour soutenir des taux d'enlèvement de matière élevés.
• Système de nivellement 3 points pour une installation simplifiée et un alignement stable.
• Tables rotatives à entraînement direct pour des mouvements plus rapides et une fiabilité accrue.

Spécifications techniques

• Palette : 500 x 500 mm standard (400 x 400 mm en option).
• Course X : 1 500 mm (59,1 in).
• Course Y : 1 000 mm (39,4 in) pour HSK-A63 ; 930 mm (36,6 in) pour HSK-A100.
• Course Z : 650 mm (25,6 in).
• Charge utile (capacité max pièce) : environ 600 kg à 2 000 kg selon le type d'axe rotatif.
• Axe A : infini (type A) ou +90° / -180° (type A/B).
• Axe B : infini lorsque applicable.
• Options de broche : 14 000 tr/min avec HSK-A63 (standard) ; 10 000 tr/min avec HSK-A100 (option).
• Puissance de pointe broche : HSK-A63 — 25 kW / 201 N·m ; HSK-A100 (option) — 35 kW / 488 N·m.
• Avance rapide : X 50 000 mm/min ; Y/Z 60 000 mm/min. Vitesse d'usinage : 50 000 mm/min.
• Magasin outils : HSK-A63 — tambour double 44 outils (standard) ; HSK-A100 — tambour double 36 outils (option).
• Longueur d'outil maximale supportée : jusqu'à 450 mm.
• CNC : commande Fanuc Pro-L optimisée pour la production en grande série et l'intégration ladder-logic.
