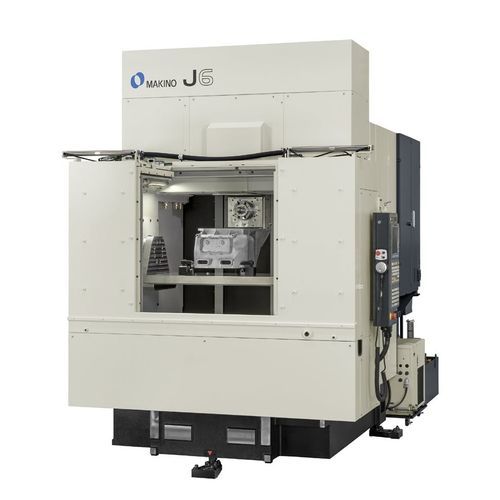

Centre d'usinage CNC 5 axes J6

horizontalpour métaux non ferreuxHSK A-63

Vue d'ensemble
Gamme de centres d'usinage horizontaux à table unique, haute vitesse et haute production, conçue pour être le cœur de lignes d'usinage CNC flexibles à grand volume. La série J6 adopte une cinématique à axes empilés et une configuration à table unique pour favoriser l'évacuation des copeaux et garantir une stabilité thermique et mécanique adaptée aux pièces non ferreuses près de la forme finale produites en grandes séries.

Configuration de la gamme

• Optimisé pour des pièces non ferreuses proches de la forme finale et pour la production à haut débit.
• Proposé en trois variantes cinématiques : deux versions 4‑axes (A ou B) et une version 5‑axes (B sur A).
• Empreinte au sol compacte et nivellement vrai trois points pour la stabilité d'alignement en cellule de production.

Spécifications techniques (métriques)
A‑Axe : Illimité (type A) / +90° / -180° (type A/B)
B‑Axe : Illimité (types A et A/B)
Vitesse broche : 16 000 tr/min (12 000 tr/min en option)
Morse broche : HSK‑A63
Vitesse de déplacement rapide : 75 000 mm/min
Avance de coupe : 50 000 mm/min
Palett e (course standard) : X : 750 mm Y : 560 mm Z : 500 mm
Dimension maximale pièce : Varie selon la variante cinématique
Charge utile maximale : 500 kg (type B) ; 400 kg (types A, A/B)
Capacité ATC : 30 outils (40 en option)
Temps copeau‑à‑copeau : 2,0 s ± 10 %
Diamètre outil max : Ø100 mm (Ø125 mm avec restrictions)
Poids max outil : 8 kg

Spécifications techniques (impériales)
Palett e (course standard) : X : 29.5" Y : 22.0" Z : 19.9"

Caractéristiques / spécifications techniques

• Centre HMC horizontale à table unique, conçu pour la haute vitesse et la grande production.
• Cinématique à axes empilés pour une évacuation efficace des copeaux et une productivité élevée.
• Trois options cinématiques pour s'adapter aux besoins : 4‑axes (A), 4‑axes (B) et 5‑axes (B sur A).
• Broche jusqu'à 16 000 tr/min (12 000 tr/min en option) avec cône HSK‑A63.
• Déplacements rapides 75 000 mm/min et avance de coupe 50 000 mm/min pour réduire les temps de cycle.
• ATC standard 30 outils (40 en option) ; temps copeau‑à‑copeau ≈ 2,0 s.
• Charge utile maximale jusqu'à 500 kg selon la variante cinématique.
• Limites outils : Ø100 mm (Ø125 mm avec restrictions), poids outil max 8 kg.
