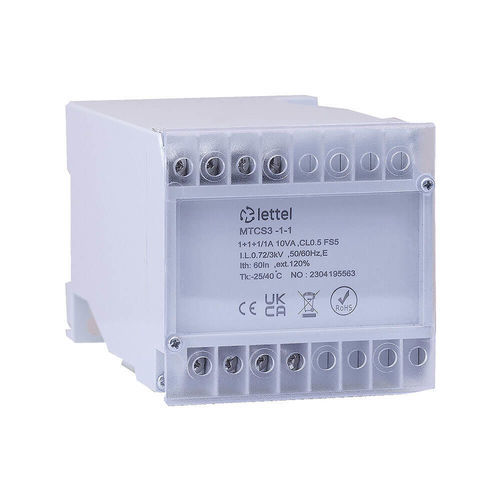

Transducteur de courant à transformateur MTCS series

fixesur rail DINAC

Description
Les sommateurs permettent d’additionner les courants mesurés par plusieurs transformateurs de courant. Le MTCS permet de cumuler les intensités mesurées par 2, 3 ou 4 transformateurs de courant installés sur différents circuits d’une même phase.

Caractéristiques

• Entrées : Disponible en version 2, 3 ou 4 entrées pour transformateurs de courant à secondaire 1A ou 5A.
• Sortie : 0-1A / 0-5A.
• Boîtier : Dimensions L75 x P112,5 x H70 mm. Fixation sur rail DIN ou en saillie.
• Raccordement : Bornes à vis.
• Précision : Classe 0.5 pour une puissance absorbée maximale de 10 VA.

Fonctionnalités

• Somme de TC : Permet de cumuler les courants mesurés par 2, 3 ou 4 transformateurs de courant installés sur différents circuits d’une même phase.

Normes et certifications

• Conformités : CE, RoHS, Reach.
• Standards applicables : IEC61010, IEC61869, 2006/95/EG.

Variantes et codes commandes
Code commande | Nombre d’entrées | Entrée courant | Signal de sortie | Produit stocké
MTCS2-1-1 | 2 | 0-1A | 0-1A | instock
MTCS2-5-5 | 2 | 0-5A | 0-5A | instock
MTCS3-1-1 | 3 | 0-1A | 0-1A | instock
MTCS3-5-5 | 3 | 0-5A | 0-5A | instock
MTCS4-1-1 | 4 | 0-1A | 0-1A | outofstock
MTCS4-5-5 | 4 | 0-5A | 0-5A | instock

Ressources

• Cahiers techniques et notices produits disponibles (documentation et notice produit pour les sommateurs MTCS).

caractéristiques / spécifications techniques

• Modèle / série : MTCS (sommateur de transformateurs de courant)
• Nombre d’entrées : 2, 3 ou 4 (versions disponibles); variantes possibles jusqu’à 8 entrées sur autres références de la gamme.
• Secondaire d’entrée : 1 A ou 5 A (selon variante).
• Signal de sortie : 0-1 A ou 0-5 A.
• Précision : 0.5 (pour puissance absorbée ≤ 10 VA).
• Boîtier : L75 x P112,5 x H70 mm, montage rail DIN ou en saillie.
• Raccordement : bornes à vis.
• Conformités : CE, RoHS, Reach; normes IEC61010, IEC61869, 2006/95/EG.
