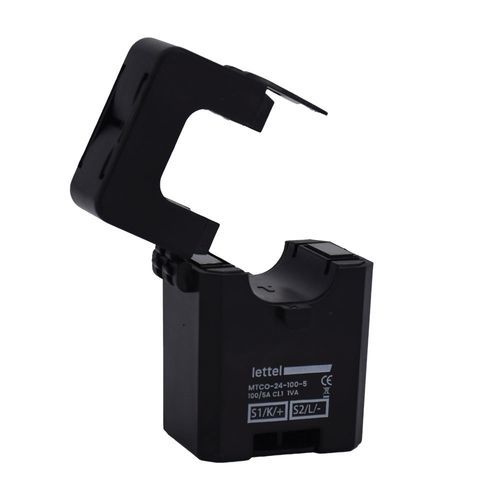

Transformateur de courant MTCO-24

de puissancesecouvrant

Description
Les transformateurs de courant ouvrants MTCO associent précision et simplicité d’intégration. Conçus pour la mesure et le comptage, les MTCO disposent d’un noyau ouvrant permettant l’installation sans déconnexion du conducteur de puissance.

Caractéristiques générales

• Gamme de courant primaire : 100 A à 300 A selon modèle
• Courant secondaire : 5 A
• Précision : classe 1
• Ouverture compatible conducteur Ø 24 mm
• Dimensions boîtier : H 75 × L 53 × P 41,4 mm
• Montage sur conducteur à l’aide d’un attache-collier

Avantages

• Intégration : noyau ouvrant pour installation sans couper le câble
• Fixation : maintien sur conducteur possible par attache-collier
• Sécurité : caches-bornes pour prévenir tout contact fortuit avec les bornes

Normes et certifications

• Conformités : CE, RoHS, REACH
• Standards applicables : EN61869-1:2009, EN61689-2:2012

Variantes réalisables

• Courants primaires standard : 100 A, 200 A, 300 A
• Autres courants primaires possibles sur demande
• Sorties secondaires / options : 5 A (standard), autres sorties sur demande (1 A, sorties en mA/mV) et longueurs de câble personnalisées
• Classes de précision personnalisables (ex. 0,5 %)

Produits associés

• Compteurs et centrales de mesure acceptant une entrée 5 A
• Modules de communication et passerelles pour intégration des données
• Boucles Rogowski et accessoires de fixation

Variantes / codes commandes (extrait)
Code commande | Type de TC | Courant primaire | Produit stocké
MTCO-24-100-5 | Ouvrants | 100 A | instock
MTCO-24-200-5 | Ouvrants | 200 A | instock
MTCO-24-300-5 | Ouvrants | 300 A | instock

Caractéristiques / spécifications techniques

• Gamme primaire : 100 A, 200 A, 300 A (selon référence)
• Courant secondaire : 5 A (standard)
• Précision : classe 1 (standard)
• Ouverture noyau (Ø) : 24 mm
• Dimensions : H 75 mm × L 53 mm × P 41,4 mm
• Montage : noyau ouvrant + attache-collier
• Sécurité : caches-bornes
• Conformités : CE, RoHS, REACH
• Standards : EN61869-1:2009, EN61689-2:2012
• Documents techniques disponibles : présentation gamme MTCO, catalogue général, notice produit (fichiers PDF)
