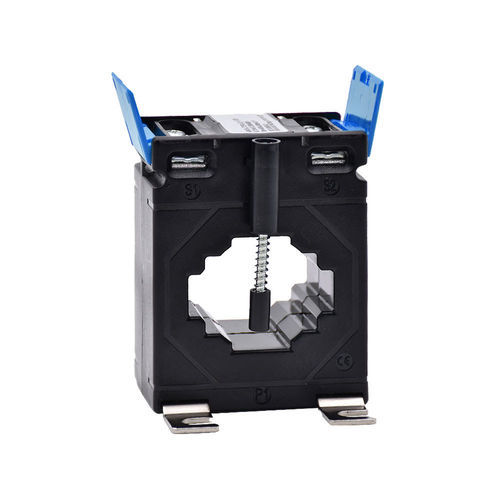

Transformateur de courant MTCF-624040 series

secsur mesurede précision

Résumé
TC fermés 400 à 800/5A – Ouverture Ø31, 11×40,5, 21×31 ou 31×16 mm.

Présentation
Les transformateurs de courant MTCF-624040 allient précision de mesure et intégration compacte pour des applications de comptage et de facturation. Ils offrent une classe de précision 0,5 et différentes géométries d’ouverture adaptées aux câbles et barres en tableau électrique.

Caractéristiques

• Électriques : courant primaire selon modèle (400 A, 500 A, 600 A, 800 A). Secondaire : 5 A. Classe de précision : 0,5.
• Physiques : ouverture pour câble Ø31 mm ou barre 11×40,5 mm, 21×31 mm ou 31×16 mm. Dimensions boîtier : H78 × L62 × P40 mm. Montage en saillie, sur conducteur ou sur rail DIN avec socle dédié (socle à commander séparément). Caches-bornes plombables.
• Précision : la classe 0,5 convient aux applications de facturation d’électricité.
• Fiche technique disponible pour la gamme MTCF.

Avantages

• Intégration : faible encombrement pour une insertion aisée dans les armoires et tableaux.
• Sécurité : caches-bornes plombables pour réduire les risques électriques et limiter la fraude.

Normes et certifications

• Conformités : CE, RoHS, REACh.
• Standards applicables : IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3.

Variantes réalisables

• Courant primaire : autres valeurs sur demande (modèles disponibles pour 400 A, 500 A, 600 A, 800 A selon référence).
• Courant secondaire : possibilité 1 A sur demande selon configuration.

Accessoires

• Support rail DIN (socle spécifique MTCF-6274-DIN) à commander séparément.
• Caches-bornes plombables intégrés.

Produits associés / Compatibilité

• Destiné à être associé à des compteurs électriques ou centrales de mesure acceptant une entrée 5 A.
• Compatible avec compteurs et centrales d’acquisition/mesure équipés d’entrée 5 A pour relevés et facturation.

Variantes et codes commandes (tableau)
Code commande | Type de TC | Courant primaire | Produit stocké
MTCF-624040-400-5 | Fermés | 400 A | instock
MTCF-624040-500-5 | Fermés | 500 A | instock
MTCF-624040-600-5 | Fermés | 600 A | instock
MTCF-624040-800-5 | Fermés | 800 A | instock

Caractéristiques / spécifications techniques

• Modèle : MTCF-624040 (série MTCF)
• Courant primaire : 400 A / 500 A / 600 A / 800 A (selon variante)
• Courant secondaire : 5 A (standard)
• Classe de précision : 0,5
• Ouvertures possibles : Ø31 mm ; 11×40,5 mm ; 21×31 mm ; 31×16 mm
• Dimensions boîtier : H 78 mm × L 62 mm × P 40 mm
• Montage : saillie, sur conducteur ou sur rail DIN (avec socle MTCF-6274-DIN)
• Caches-bornes plombables
• Conformités : CE, RoHS, REACh
• Standards : IEC 61869-1 & 2, IEC 60044-1, BS3938, IS2705-1/2/3
