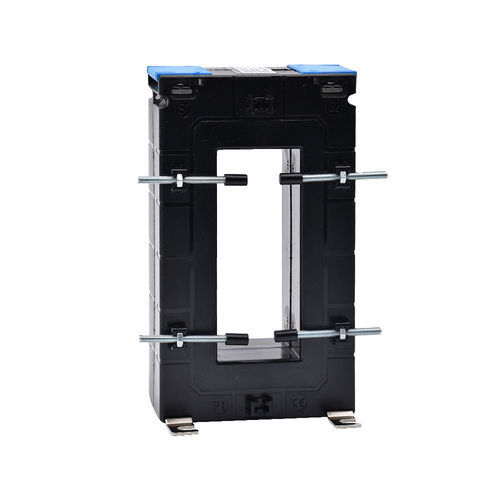

Transformateur de courant MTCF-100100V series

secAC

Description
Les transformateurs de courant MTCF associent précision et simplicité d’intégration. Ils sont conçus pour la mesure du courant sur barres conductrices avec une ouverture rectangulaire spécifique et une sortie secondaire standardisée.

Caractéristiques

• Électriques : transformateurs de courant fermés à courant primaire 1000 A, 1500 A ou 2000 A selon modèles. Secondaire 5 A.
• Physiques : ouverture pour barre 103×41 mm. Dimensions boîtier : H170 × L99 × P67 mm. Montage en saillie ou sur conducteur. Caches-bornes plombables.
• Précision : classe 0,5.
• Documentation : documentation technique disponible pour la gamme MTCF (brochure gamme, notice produit, catalogue général).

Avantages

• Intégration : ouverture rectangulaire adaptée pour mesurer le courant d’une barre conductrice.
• Sécurité : caches-bornes plombables pour éviter toute manipulation non autorisée.

Normes et certifications

• Conformités : CE, RoHS, REACH.
• Standards applicables : IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1,2 & 3.

Variantes réalisables

• Courant primaire : autres valeurs possibles sur demande.
• Courant secondaire : 1 A possible en variante.
• Classes de précision : 0,2 – 0,2S – 0,5S (réalisables selon besoin).

Variantes et codes commandes
Code commande | Type de TC | Courant primaire | Produit stocké
MTCF-100100V-1000-5 | Fermés | 1000 A | instock
MTCF-100100V-1500-5 | Fermés | 1500 A | instock
MTCF-100100V-2000-5 | Fermés | 2000 A | outofstock

Espace téléchargement

• Présentation gamme Enersens série MTCF (pdf, 0.72 MB)
• Catalogue général (pdf, 33.71 MB)
• Notice complète (pdf, 0.67 MB)

Produits associés

• MAE-1 (centrale de mesure encastrable – Modbus et sorties relais)
• ANT868-S (antenne fouet, connecteur SMA)
• MTCR-36-600-MEP (lot capteurs Rogowski 600 A Ø36 mm)
• MTCR-100-1000 (boucle flexible Rogowski 1000 A Ø100 mm)
• MCT2-163M (compteur monophasé agréé MID)
• MSC-TCR (TC Rogowski Enerclip, plusieurs modèles)

Caractéristiques / spécifications techniques

• Modèle : série MTCF (ex. MTCF-100100V)
• Courant primaire : 1000 A, 1500 A, 2000 A (variantes possibles)
• Courant secondaire : 5 A (version 1 A possible)
• Ouverture pour barre : 103 × 41 mm
• Dimensions boîtier : H 170 mm × L 99 mm × P 67 mm
• Montage : saillie ou sur conducteur
• Caches-bornes : plombables
• Classe de précision standard : 0,5 (autres classes réalisables : 0,2 ; 0,2S ; 0,5S)
• Conformités : CE, RoHS, REACH
• Normes : IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3
• Codes commandes principaux : MTCF-100100V-1000-5, MTCF-100100V-1500-5, MTCF-100100V-2000-5
• Documents disponibles : brochure gamme MTCF, catalogue général, notice produit (PDF)
