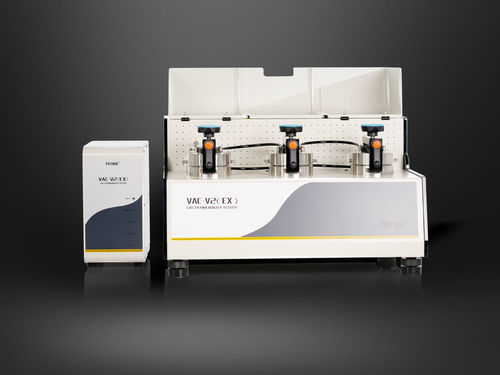

Testeur de perméabilité VAC-V2 (EX)-H

de taux de transmissionde taux de transmission d'oxygènepour film

Présentation
Le VAC-V2 (EX)-H est un testeur de perméabilité aux gaz basé sur la méthode par pression différentielle, destiné à la mesure du taux de transmission des gaz et des coefficients associés pour gaz courants ou dangereux. Il est adapté aux films plastiques, films composites, matériaux haute barrière, feuilles et feuilles d'aluminium à différentes températures.

Technologie professionnelle

• Architecture de contrôle en séparation complète entre châssis principal et module de commande pour une sécurité opérationnelle accrue.
• Conçu pour tester la perméabilité aux gaz inflammables, explosifs ou toxiques en conditions maîtrisées.
• Tests réalisables en pression normale et en pression élevée.
• Trois cellules de test indépendantes permettent l'essai simultané de trois échantillons identiques ou différents.
• Détermination simultanée du taux de transmission des gaz, du coefficient de perméabilité, du coefficient de solubilité et du coefficient de diffusion.
• Thermostat à circulation de liquide haute précision et large plage pour essais à différentes températures (5℃–95℃, ±0.1℃).
• Deux modes d'évaluation du processus de test : mode proportionnel et mode flou.
• Contrôle PC avec automatisation, enregistrement des données et port RS232 ; compatible avec Lystem™ pour gestion des données de laboratoire.
• Film de référence disponible pour calibration rapide et vérification des résultats.

Principe du test
L'échantillon préconditionné est monté entre la chambre d'essai supérieure et la chambre inférieure. La chambre inférieure est évacuée puis le système atteint le vide cible. Après obturation de la chambre inférieure, un gaz d'essai est injecté dans la chambre haute pression pour établir une différence de pression constante et réglable. Le gaz traverse l'échantillon de la face haute pression vers la face basse pression ; les paramètres de perméabilité sont calculés en surveillant les variations de pression dans la chambre inférieure.

Normes

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Applications

• Films — Base : Films plastiques, films composites, films papier-plastique, films coextrudés, films métallisés et films composites aluminium.
• Feuilles — Base : Plastiques techniques, feuilles de caoutchouc, panneaux de matériaux de construction (ex. PP, PVC, PVDC).
• Étendu — Divers gaz : Essais pour O2, CO2, N2, air, He, H2, etc.
• Étendu — Gaz dangereux : Tests de perméabilité pour gaz inflammables, explosifs ou toxiques.
• Étendu — Matériaux spéciaux : Films biodégradables, matériaux aérospatiaux (ex. test d'hélium), papiers et cartons composites, substrats revêtus, tissus et papiers en fibre de verre, feuilles pour tubes cosmétiques, feuilles de caoutchouc.

Configurations

• Standard : Châssis principal, contrôleur thermostatique à circulation, logiciel professionnel, échantillonneur spécial, graisse à vide, papier filtre quantitatif rapide, pompe à vide (entrée).
• Optionnel : Lame d'échantillonnage, graisse à vide supplémentaire, huile pour pompe à vide, papier filtre quantitatif rapide.
• Remarque : L'entrée de source de gaz est un tube métallique 1/8" ; les sources de gaz sont à fournir par l'utilisateur.

Caractéristiques techniques

• Plage de test (pression standard 0.1 MPa) : 0,05–50 000 cm3/m2·24h·0.1MPa
• Plage de test (haute pression 0.1 MPa) : 0,05–1 000 cm3/m2·24h·0.1MPa
• Nombre d'échantillons : 3 (données indépendantes)
• Résolution du vide : 0,1 Pa
• Degré de vide de la cellule : <10 Pa
• Plage de température : 5℃–95℃ ; précision ±0.1℃
• Taille de l'échantillon : Φ50 mm ; zone de test : 5 cm2
• Gaz d'essai : H2, O2, N2, CO2 (non fournis)
• Pression d'essai : 100 kPa–3000 kPa
• Pression d'alimentation : 0.5 MPa–0.6 MPa
• Taille du port : tube métallique 1/8"
• Dimensions : 760 mm (L) × 575 mm (l) × 450 mm (H)
• Alimentation : 220 VAC 50 Hz
• Poids net : 88 kg
