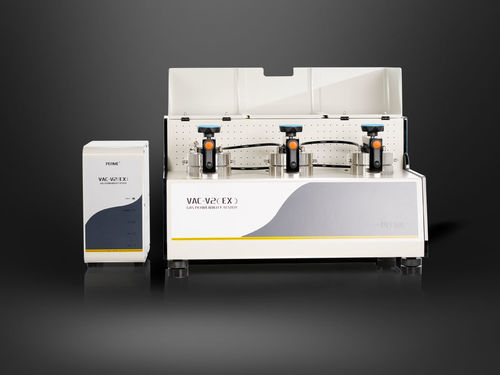

Testeur de perméabilité aux gaz VAC-V2 (EX)

de perméabilitéde taux de transmissionde taux de transmission d'oxygène

Présentation
Le VAC-V2 (EX) est un appareil de laboratoire de mesure de la perméabilité aux gaz basé sur la méthode de la pression différentielle. Il permet de mesurer le taux de transmission des gaz, le coefficient de solubilité, le coefficient de diffusion et le coefficient de perméabilité de films plastiques, films composites, matériaux à haute barrière, feuilles et feuilles d'aluminium, y compris pour des gaz toxiques, inflammables ou explosifs, sous conditions de température variables.

Technologie

• Architecture de contrôle fractionné séparant le châssis principal et le module de commande pour améliorer la sécurité lors d'essais de gaz dangereux.
• Certifié pour les essais de gaz inflammables, explosifs et toxiques (TUV/CE selon application).
• Trois cellules d'essai indépendantes pour mesurer simultanément jusqu'à trois échantillons identiques ou différents.
• Calcul simultané du GTR (taux de transmission des gaz), du coefficient de perméabilité, du coefficient de solubilité et du coefficient de diffusion.
• Contrôleur de température par circulation de liquide, large plage et haute précision (5 °C à 95 °C, précision ±0,1 °C).
• Deux modes d'évaluation du processus disponibles : mode proportionnel et mode flou.
• Gamme de mesure extensible pour matériaux à haute perméabilité.
• Ajustement des données à différentes températures pour obtenir des résultats en conditions extrêmes.
• Pilotage par PC et automatisation du séquençage des essais ; port RS232 pour exportation des données.
• Film de référence disponible pour étalonnage rapide et vérification de la précision.
• Compatibilité avec le système Lystem™ pour gestion unifiée des résultats et rapports.

Principe
L'échantillon préconditionné est serré entre une chambre d'essai supérieure (haute pression) et une chambre inférieure (basse pression). La chambre inférieure et le système sont évacués ; une fois le vide ciblé atteint, la chambre inférieure est fermée et le gaz d'essai est introduit dans la chambre supérieure à une pression réglée. Un différentiel de pression constant et réglable est créé ; le gaz traverse l'échantillon du côté haute pression vers le côté basse pression et les paramètres de perméabilité sont déterminés en surveillant les variations de pression dans la chambre inférieure.

Normes
ISO 15105-1 ; ISO 2556 ; GB/T 1038-2000 ; ASTM D1434 ; JIS K7126-1 ; YBB 00082003

Applications
Applications de base

• Films : films plastiques, films composites, laminés papier-plastique, films coextrudés, films aluminisés, films composites en feuille d'aluminium.
• Feuilles : plastiques techniques, feuilles de caoutchouc et feuilles pour matériaux de construction (ex. PP, PVC, PVDC).

Applications étendues

• Différents gaz : O2, CO2, N2, air, H2, He, etc.
• Gaz inflammables/explosifs/toxiques : essais contrôlés de gaz dangereux.
• Films biodégradables : ex. films d'emballage à base d'amidon.
• Matériaux aérospatiaux : essais de perméabilité à l'hélium pour coussins de gaz et composants similaires.
• Papier et carton : papier aluminisé, feuilles Tetra Pak, récipients alimentaires jetables.
• Films enduits : substrats peints ou revêtus.
• Textiles techniques et produits en fibre de verre : toiles enduites, tissus de soudage, papiers en fibre de verre.
• Matériaux pour tubes cosmétiques : tubes aluminium–plastique, tubes dentifrice.
• Feuilles de caoutchouc : ex. matériaux pour pneus.

Configurations et remarques

• Livraison standard : châssis principal, contrôleur thermostatique, logiciel professionnel, échantillonneur spécial, graisse à vide, papier filtre quantitatif rapide, pompe à vide (entrée).
• Options : lame d'échantillonnage, graisse à vide supplémentaire, huile pour pompe à vide, papier filtre quantitatif rapide.
• Remarque : l'entrée de gaz est un tube PU Φ6 mm ; l'utilisateur doit fournir la source de gaz.

Caractéristiques techniques

• Gamme de test : 0,05 – 50 000 cm3/m2·24h·0,1MPa (standard) ; limite supérieure étendue ≥ 500 000 cm3/m2·24h·0,1MPa.
• Nombre d'échantillons : 3 (données indépendantes par cellule).
• Résolution du vide : 0,1 Pa.
• Degré de vide de la chambre : <10 Pa.
• Plage de température : 5 °C – 95 °C. Précision : ±0,1 °C.
• Taille d'échantillon : Φ97 mm. Zone d'essai : 38,48 cm2 (Φ70 mm).
• Gaz d'essai : H2, O2, N2, CO2 (gaz fournis par l'utilisateur).
• Pression d'essai : 10 kPa – 200 kPa (standard). Pression d'alimentation : 0,5 MPa – 0,6 MPa.
• Taille du port : tube PU Φ6 mm.
• Dimensions : 760 × 575 × 450 mm (L × l × H).
• Alimentation : 220 VAC, 50 Hz.
• Poids net : 88 kg.
