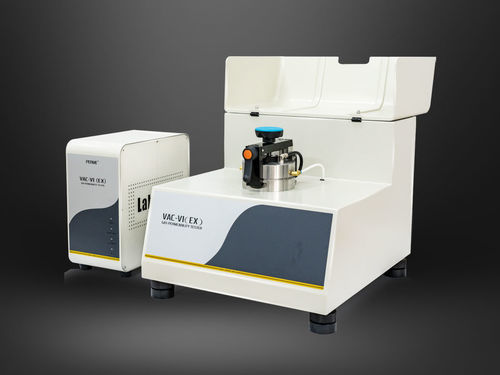

Testeur de perméabilité VAC-V1 (EX)

de perméabilité aux gazde taux de transmissionde taux de transmission d'oxygène

Présentation
VAC-V1 (EX) est un testeur de perméabilité aux gaz en laboratoire basé sur la méthode de pression différentielle. Il permet la détermination professionnelle du taux de transmission des gaz, du coefficient de solubilité, du coefficient de diffusion et du coefficient de perméabilité pour films, films composites, matériaux haute-barrière, feuilles et films à différentes températures.

Technologie

• Conception à contrôle fractionné séparant l'unité principale et le module de commande pour améliorer la sécurité opérateur lors des essais.
• Conçu pour les essais de perméabilité avec gaz inflammables, explosifs ou toxiques.
• Détermination simultanée du taux de transmission des gaz, des coefficients de perméabilité, solubilité et diffusion.
• Contrôleur de température à circulation liquide, large plage et haute précision (5℃–95℃, ±0.1℃).
• Deux modes d'évaluation du processus : mode proportionnel et mode flou pour une analyse flexible.
• Plage de test extensible pour matériaux à haute perméabilité.
• Réglage et ajustement des données selon la température pour obtenir des résultats à conditions variées ou extrêmes.
• Contrôle par PC pour automatisation des séquences de test et gestion des données.
• Film de référence fourni pour étalonnage rapide et résultats traçables.
• Port RS232 et compatibilité avec Lystem™ Lab Data Sharing System pour gestion centralisée des résultats.

Principe
La méthode de pression différentielle : l'échantillon préconditionné est placé entre une chambre haute pression et une chambre basse (sous vide). La chambre basse est évacuée puis isolée ; le gaz d'essai est introduit dans la chambre haute à une pression réglée, créant un différentiel de pression constant. Le gaz traverse l'échantillon du côté haute pression vers le côté basse pression ; la surveillance des variations de pression dans la chambre basse permet d'obtenir les données de perméabilité.

Normes
Conforme aux normes nationales et internationales : ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003.

Applications

• Films : films plastiques, films composites plastique, films papier-plastique, films coextrudés, films aluminisés, feuilles d'aluminium, films composites feuille/aluminium.
• Feuilles : plastiques techniques, caoutchouc, matériaux de construction (ex. PP, PVC, PVDC).
• Divers gaz : O2, CO2, N2, air, He, H2 (gaz fournis par l'utilisateur).
• Gaz dangereux : essais de perméabilité pour gaz inflammables, explosifs ou toxiques.
• Films biodégradables : films à base d'amidon, etc.
• Matériaux aérospatiaux : essais de perméabilité à l'hélium pour ballons/gonflables, etc.
• Papier et carton : papier aluminisé, feuilles Tetra Pak, emballages jetables.
• Revêtements : films de peinture et couches de revêtement sur substrats.
• Tissus et matières en fibre de verre : toiles enduites Teflon, tissus de soudure, papiers en fibre de verre.
• Tubes cosmétiques : tubes alu-plastique, tubes dentifrice, etc.
• Feuilles de caoutchouc : matériaux pour pneus, etc.

Configurations

• Standard : unité principale, contrôleur thermostatique (liquide), PC, logiciel professionnel, échantillonneur professionnel, graisse à vide, papier filtre quantitatif rapide, pompe à vide.
• Optionnel : lames d'échantillonnage, graisse à vide supplémentaire, huile pour pompe à vide, papier filtre de rechange.
• Remarque : port d'alimentation en gaz = tube PU Ø6 mm. Sources de gaz et eau distillée à fournir par l'utilisateur.

Caractéristiques / spécifications techniques

• Plage de test (films) : 0.05 ~ 50,000 cm3/m2·24h·0.1MPa (courant) ; limite supérieure ≥ 500,000 cm3/m2·24h·0.1MPa (volume étendu).
• Nombre d'échantillons : 1.
• Résolution du vide : 0.1 Pa.
• Degré de vide de la chambre : <10 Pa.
• Plage de température : 5℃ ～ 95℃ ; précision ±0.1℃.
• Taille d'échantillon : Φ97 mm ; surface testée : 38.48 cm2 (Φ70 mm).
• Gaz d'essai : H2, O2, N2, CO2 (gaz fournis par l'utilisateur).
• Pression d'essai : 10 kPa ~ 200 kPa.
• Pression d'alimentation en gaz : 0.5 MPa ~ 0.6 MPa.
• Diamètre du port : Φ6 mm (tube PU).
• Dimensions (L×W×H) : 500 × 575 × 450 mm.
• Alimentation : 220 VAC 50 Hz.
• Poids net : 50 kg.
