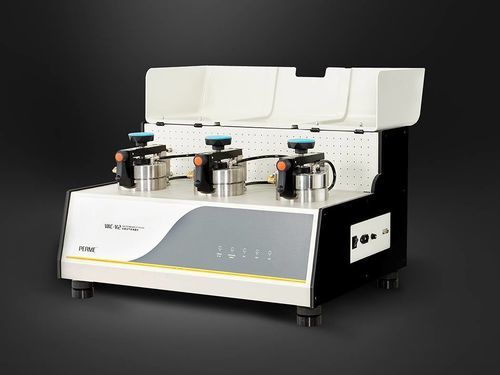

Testeur de perméabilité VAC-V2

de perméabilité aux gazde taux de transmissionde taux de transmission d'oxygène

Présentation
VAC-V2 est basé sur la méthode de la pression différentielle et permet de déterminer le taux de transmission des gaz ainsi que le coefficient de solubilité, le coefficient de diffusion et le coefficient de perméabilité des films plastiques, films composites, matériaux à haute barrière, feuilles et feuilles d'aluminium.

Caractéristiques du produit

• Le taux de transmission de gaz, le coefficient de solubilité, le coefficient de diffusion et le coefficient de perméabilité de l'échantillon peuvent être obtenus en une seule opération
• Jusqu'à trois échantillons distincts ou équivalents peuvent être testés individuellement avec des résultats indépendants en une seule opération
• Large plage et contrôle haute précision de la température et de l'humidité pour répondre à diverses conditions d'essai
• Deux modes d'essai : mode proportionnel et mode standard
• La plage d'essai peut être étendue pour évaluer les matériaux à haute perméabilité
• La fonction d'ajustement des données permet d'obtenir des résultats fiables même dans des conditions extrêmes et à toute température
• L'instrument peut être personnalisé pour tester des gaz toxiques, inflammables et explosifs (personnalisation requise)
• Contrôle par ordinateur avec processus d'essai automatique
• Film de référence pour étalonnage rapide afin d'assurer des données d'essai précises et universelles
• Port RS232 standard pour un transfert de données pratique
• Compatible avec le système de partage de données de laboratoire Lystem™ pour la gestion unifiée des résultats et rapports

Principe
L'échantillon préconditionné est monté dans la cellule de diffusion de gaz et forme une barrière étanche entre deux chambres. La chambre à basse pression est d'abord évacuée, puis l'ensemble de la cellule est mis sous vide. Un gaz est ensuite introduit dans la chambre à haute pression pour générer une différence de pression constante ; le gaz pénètre à travers l'échantillon vers la chambre inférieure. La perméabilité et autres propriétés barrières sont obtenues en surveillant les variations de pression dans la chambre inférieure.

Normes
ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Applications

• Applications de base — Films : films plastiques, films composites plastiques, films composite papier-plastique, films coextrudés, films aluminisés, feuilles d'aluminium, films composites aluminium et matériaux similaires
• Applications de base — Feuilles : plastiques techniques, caoutchouc et matériaux de construction (ex. PP, PVC, PVDC)
• Applications étendues — Divers gaz : essais de perméabilité pour O2, CO2, N2, air, He
• Applications étendues — Gaz inflammables/explosifs : essais pour gaz inflammables et explosifs (personnalisation possible)
• Applications étendues — Films biodégradables : ex. sacs biodégradables à base d'amidon
• Applications étendues — Matériaux aérospatiaux : essais de perméabilité à l'hélium pour ballons/poches de dirigeable
• Applications étendues — Papier et carton : papier aluminisé pour paquets de cigarettes, feuilles Tetra Pak, bols en papier, gobelets jetables
• Applications étendues — Films de peinture, tissus/papiers en fibre de verre, tubes cosmétiques, feuilles de caoutchouc : substrats et matériaux en feuille utilisés pour revêtements, textiles, tubes cosmétiques et feuilles de caoutchouc

Configurations

• Configurations standard : instrument, dispositif de contrôle de température constante, logiciel professionnel, coupe-échantillon rond, graisse sous vide, papier de filtre quantitatif rapide et pompe à vide importée
• Pièces optionnelles : lames pour coupe-échantillon, graisse sous vide, huile pour pompe à vide, papier de filtre quantitatif rapide
• Remarque : 1) Le port d'alimentation en gaz est un tube PU Φ6 mm ; 2) Le client doit fournir l'alimentation en gaz et l'eau distillée

Caractéristiques techniques

• Plage d'essai : 0,05 ~ 50 000 cm3/m2·24h·0,1 MPa (volume standard) ; ≥ 500 000 cm3/m2·24h·0,1 MPa (volume étendu)
• Nombre d'échantillons : 3 (résultats indépendants)
• Résolution du vide : 0,1 Pa
• Degré de vide de la chambre d'essai : <20 Pa
• Plage de température : 5 °C ~ 95 °C
• Précision température : ±0,1 °C (standard)
• Plage d'humidité : 0 %RH, 5 %RH ~ 90 %RH (fonction d'humidification automatique personnalisable sous 15 °C ~ 40 °C)
• Précision humidité : ±1 %RH
• Taille d'échantillon : Φ97 mm
• Surface de test : 38,48 cm2
• Gaz d'essai : O2, N2 et CO2 (gaz hors fourniture)
• Pression d'essai : 10 kPa ~ 200 kPa
• Pression d'alimentation en gaz : 0,4 MPa ~ 0,6 MPa
• Taille du port : Φ6 mm (tube PU)
• Dimensions instrument : 760 mm (L) x 575 mm (W) x 450 mm (H)
• Alimentation : 220 VAC 50 Hz / 120 VAC 60 Hz
• Poids net : 88 kg
