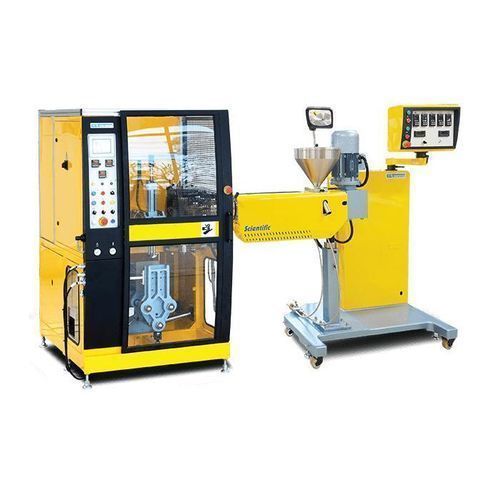

Machine de soufflage de coextrusion LBM-125

pour bouteillesentièrement automatiquehydraulique

Aperçu
Module de soufflage co-extrusion entièrement automatique et hydraulique, conçu pour extrudeuses mono-vis de 20 mm et 25 mm. La filière profilée garantit une dispersion optimale des couleurs et réduit le volume de purge lors des changements de couleur. Compatible avec la plupart des résines soufflables, le système permet la production de bouteilles mono-couche ou multi-couches avec réglage de l'épaisseur de la parison pour des parois uniformes.

Gamme de produits
La série LBM comprend des modules compacts et des modules plus grands : LBM-125 pour bouteilles jusqu'à 125 ml et LBM-250 pour bouteilles jusqu'à 200–250 ml. Le LBM-250 est un module hydraulique offrant une plus grande capacité de serrage du moule. Des filières co-extrusion 2 et 3 couches sont disponibles avec réglage de l'épaisseur de parison pour assurer une distribution régulière des couches.

Table technique
Modèle | LBM-125 | LBM-250
Taille max. de la bouteille | 125 ml | 200–250 ml
Coupée de serrage du moule | 100 mm | 150 mm
Force de serrage du moule | 25 kN | 14 kN
Dimensions machine (L×l×H) mm | 1300 × 1320 × 1700 | 1150 × 1640 × 1780

Caractéristiques

• Module de soufflage hydraulique entièrement automatique
• Adaptable aux extrudeuses mono-vis 20 mm et 25 mm
• Filière profilée pour une dispersion optimale des couleurs
• Volume de purge minimal pour les changements de couleur
• Production de bouteilles mono-couche ou multi-couches dans la plupart des résines soufflables
• Module hydraulique plus grand pour bouteilles jusqu'à 200–250 ml avec capacité de serrage accrue
• Filières co-ex 2 et 3 couches avec réglage de l'épaisseur de parison pour une distribution homogène des couches

Spécifications techniques

• Modèles : LBM-125, LBM-250 (série LBM)
• Taille max. bouteille : LBM-125 = 125 ml ; LBM-250 = 200–250 ml
• Coupée de serrage du moule : LBM-125 = 100 mm ; LBM-250 = 150 mm
• Force de serrage du moule : LBM-125 = 25 kN ; LBM-250 = 14 kN
• Dimensions machine (L×l×H) mm : LBM-125 = 1300 × 1320 × 1700 ; LBM-250 = 1150 × 1640 × 1780
• Type d'attache : hydraulique (LBM-250 avec capacité de serrage accrue)
• Types de filières : mono-couche et co-ex 2 & 3 couches avec réglage de l'épaisseur de parison
• Convient pour : la plupart des types de résines soufflables

Caractéristiques / données techniques

• Type : co-extrusion
• Produit fini : bouteilles ; bouteilles plastiques
• Autres caractéristiques : entièrement automatique ; hydraulique
• Volume de la pièce creuse : Min. : 125 ml (4,2 US fl oz) ; Max. : 250 ml (8,5 US fl oz)
• Force de serrage : 14 kN, 25 kN
• Largeur totale : 1 150 mm, 1 300 mm (45,3 in, 51,2 in)
• Longueur totale : 1 320 mm, 1 640 mm (52 in, 64,6 in)
• Hauteur totale : 1 700 mm, 1 780 mm (66,9 in, 70,1 in)
• Modèles inclus dans la série : LBM-125, LBM-250
