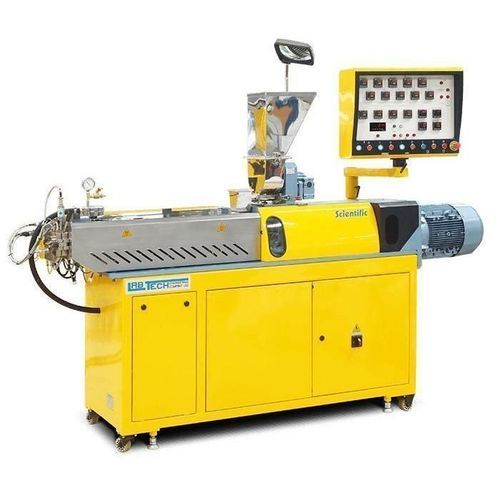

Extrudeuse bivis COMBI

pour thermoplastiques

Description La nouvelle extrudeuse à double vis COMBI de 26 mm se caractérise par un fonctionnement sélectionnable en co-rotation et en contre-rotation avec un sélecteur d'engrenage pour un changement rapide. La machine utilise un baril modulaire à coquille avec des sections de baril de 4 D (104 mm) chacune. La puissance d'entraînement standard est de 15 kW, avec des vitesses de vis maximales de 800 tr/min (en co-rotation) et 400 tr/min (en contre-rotation). L'unité est équipée d'un nouveau réducteur à couple élevé comprenant des engrenages supplémentaires pour soutenir l'arbre et une pompe à engrenages à entraînement direct pour la lubrification et le refroidissement forcés de l'huile en boucle fermée. Tableau - Extrudeuses à double vis pour thermoplastiques Extrudeuses à double vis pour thermoplastiques | Standard Co-Rotative | Version PVC Compteur Vitesse de la vis (RPM) | 0 à 800 | 0 à 400 Puissance du moteur (kW) | 15 kW | 15 kW Couple maximum à 600 RPM | 2 x 90 Nm | 2 x 90 Nm Couple spécifique Nm/cm3 | 9,8 | 9,8 Température maximale du tonneau (standard) | 400°C | 400°C Rendement max. approx. | 65 kg/hr (LDPE) | 50 kg/hr (granulés de PVC souple) Spécifications techniques

• Type : Extrudeuse à double vis COMBI avec capacité de co-rotation et de contre-rotation
• Diamètre de la vis : 26 mm (1 in)
• Sélecteur d'engrenage pour une commutation facile entre co-rotation et contre-rotation
• Construction modulaire du cylindre à coquille ; longueur de chaque section du cylindre = 4 D (104 mm)
• Puissance d'entraînement (standard) : 15 kW
• Vitesse maximale de la vis : jusqu'à 800 RPM (co-rotation), jusqu'à 400 RPM (contre-rotation)
• Couple maximal à 600 RPM : 2 x 90 Nm
• Couple spécifique : 9,8 Nm/cm3
• Température maximale du barillet (standard) : 400°C
• Production maximale approximative : ~65 kg/hr (LDPE) ; ~50 kg/hr (granulés de PVC souple)
• Réducteur à couple élevé de conception nouvelle avec engrenages supplémentaires supportant l'arbre
• Pompe à engrenages à entraînement direct pour la lubrification et le refroidissement forcés de l'huile en boucle fermée

Caractéristiques / Spécifications techniques

• Nombre de vis : double vis
• Matière traitée : pour thermoplastiques
• Débit : 50 kg/h, 65 kg/h (110.2311 lb/h, 143.3005 lb/h)
• Diamètre de la vis : 26 mm (1 in)
• Vitesse maximale : Min : 0 rpm (0 rad.min-1) ; Max : 800 rpm (5,027 rad.min-1)
• Puissance : 15 kW (20.39 hp)
• Couple maximal à 600 RPM : 2 x 90 Nm
• Couple spécifique : 9.8 Nm/cm3
• Température maximale du tonneau (Standard) : 400°C
• Débit max. approx : 65 kg/h (LDPE) ; 50 kg/h (granulés de PVC souple)
• Sélecteur de vitesse pour une commutation rapide entre la co-rotation et la contre-rotation
• Tonneau modulaire à coquille (sections = 4 D / 104 mm)
• Révision de la boîte de vitesses à couple élevé et pompe à engrenages à entraînement direct pour une lubrification et un refroidissement forcés de l'huile en boucle fermée
