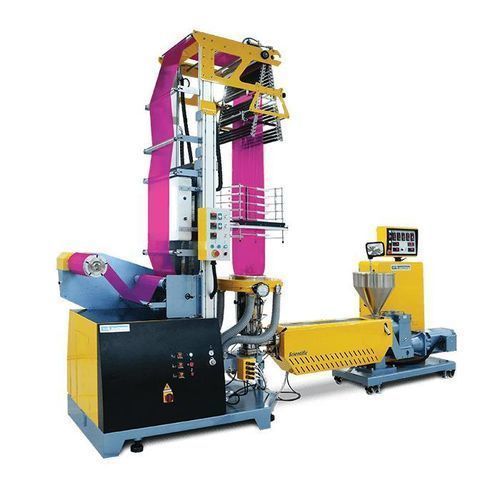

Ligne d'extrusion avec refroidissement par air LF series

monocouchede film par gonflagepour thermoplastiques

Présentation produit
Lignes de soufflage de film mono-couche (série LF) pour largeurs lay-flat jusqu'à 550 mm. Disponibles en modèles LF-250, LF-400 et LF-600. Conçues pour la production continue de film soufflé avec systèmes de traction et d'enroulement configurables, compatibles avec les résines thermoplastiques standard.

Caractéristiques

• Construction : mono-couche avec anneau de refroidissement à air à double canal
• Process : extrusion par soufflage
• Matériau : thermoplastiques
• Applications : production de films et de sacs

Fixation et châssis
L'attachement de soufflage se connecte à un extrudeuse mono-vis via une bride à pince en C. L'attachement est monté sur un châssis autoporteur équipé de roulettes verrouillables pour un retrait et un repositionnement rapides.

Matrice et tour
La matrice est supportée par deux piliers de tour en aluminium réglables permettant l'alignement en hauteur avec la bride de l'extrudeuse. La conception de la tour assure une position stable de la matrice et un accès aisé pour la maintenance.

Stabilisation de la bulle et cadres d'effondrement
Le système comprend une cage de stabilisation de la bulle et des cadres d'effondrement synchrones et réglables. Les cadres d'effondrement utilisent du bois de teck poli ou des axes à rouleaux en carbone pour guider uniformément la bulle vers les rouleaux de pression.

Tableau technique
Lignes de soufflage de film mono-couche | LF-250 | LF-400 | LF-600
Largeur maximale lay-flat | 200 mm | 350 mm | 550 mm
Vitesses film (m/min) | Traction Nip-Rolls 0–15; Enroulement 0–15 | Traction Nip-Rolls 0–35; Enroulement 0–40 | Traction Nip-Rolls 0–35; Enroulement 0–40
Hauteur matrice vers nip-roll | 925–1 184 mm (autre sur demande) | 950–1 210 mm (autre sur demande) | 2 000–3 000 mm (autre sur demande)
Hauteur totale de la tour film | 2 050–2 310 mm (autre sur demande) | 2 400–2 660 mm (autre sur demande) | 3 200–4 200 mm (autre sur demande)
Puissance électrique totale | 4,9 kW | 5,0 kW | 11,0 kW

Caractéristiques techniques

• Série : série LF (LF-250, LF-400, LF-600)
• Largeur maximale lay-flat : 200 mm (LF-250), 350 mm (LF-400), 550 mm (LF-600)
• Vitesses film : variables ; plages de traction et d'enroulement selon le modèle (voir tableau)
• Hauteur matrice-nip-roll et hauteur totale de la tour : dépendantes du modèle (voir tableau)
• Puissance électrique totale : 4,9 kW (LF-250), 5,0 kW (LF-400), 11,0 kW (LF-600)
• Fonctionnalités : anneau de refroidissement à air à double canal ; traction à vitesse variable ; nip-rolls ; cage de stabilisation de la bulle ; cadres d'effondrement synchrones et réglables ; bois de teck poli ou axes à rouleaux en carbone
• Détails d'attachement : connexion à bride pince en C pour extrudeuse mono-vis ; châssis autoporteur avec roulettes verrouillables ; matrice montée sur deux piliers en aluminium réglables
