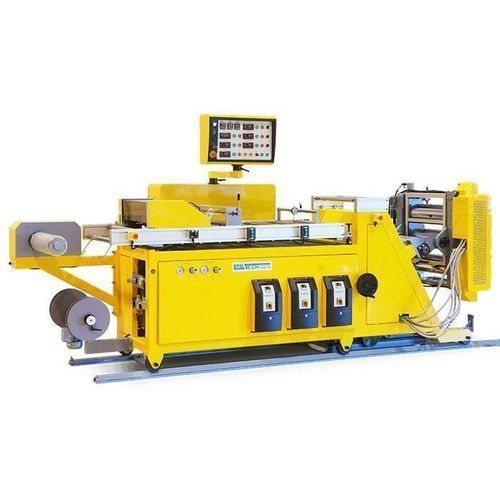

Machine de calandrage à 3 rouleaux LCCR series

à 3 rouleaux moteursélectrique

Description
Grand ensemble combiné de rouleaux refroidis (chill-roll) et de calandrage conçu pour la manutention de bande et la finition des films. Diamètre des rouleaux jusqu'à 250 mm et largeurs de rouleaux disponibles jusqu'à 1200 mm. Système d'appui hydraulique robuste pour les rouleaux supérieur et inférieur contre le rouleau central. Chaque rouleau peut être individuellement tempérable (refroidissement par eau ou chauffage à l'huile) et est entraîné par un moteur servo dédié. La colonne de rouleaux dispose d'un mécanisme d'inclinaison motorisé permettant le positionnement de l'horizontal au vertical et des inclinaisons jusqu'à 45°, facilitant l'intégration en aval.

Principales caractéristiques

• Diamètre des rouleaux jusqu'à 250 mm
• Système d'appui hydraulique des rouleaux supérieur et inférieur contre le rouleau central
• Largeurs de rouleaux disponibles jusqu'à 1200 mm
• Tempérage individuel des rouleaux : refroidissement par eau ou chauffage à l'huile
• Mécanisme d'inclinaison motorisé : positions de l'horizontal au vertical, inclinaison jusqu'à 45°
• Chaque rouleau entraîné par un moteur servo individuel

Modèles / Tableau d'ensemble
Modèles : LCCR-300-SR | LCCR-350-SR | LCCR-500-HD | LCCR-600-HD | LCCR-700-HD | LCCR-1200-HD
Largeur rouleau (mm) : 350 | 400 | 500 | 600 | 700 | 1200
Largeur film maxi (non rogné) (mm) : 300 | 350 | 450 | 550 | 650 | 1100
Largeur matrice maxi (mm) : 350 | 400 | 500 | 600 | 700 | 1200
Diamètre des rouleaux, les 3 (mm) : 145 | 145 | 175 | 175 | 200 | 200
Réglage fin du jeu (mm) : 9,100/90 | 22,500/90 | 0.75 | 0.75 | 0.75 | 0.75
Vitesse de prélèvement (m/min) : 0.37 | 0.37 | 3 x 1 | 3 x 1 | 3 x 1.5 | 3 x 2

Spécifications techniques

• Série : LCCR
• Modèles disponibles : LCCR-300-SR, LCCR-350-SR, LCCR-500-HD, LCCR-600-HD, LCCR-700-HD, LCCR-1200-HD
• Largeurs de rouleaux (mm) par modèle : 350 / 400 / 500 / 600 / 700 / 1200
• Largeur film maxi (non rogné) (mm) par modèle : 300 / 350 / 450 / 550 / 650 / 1100
• Largeur matrice maxi (mm) par modèle : 350 / 400 / 500 / 600 / 700 / 1200
• Diamètre des rouleaux (les 3) (mm) par modèle : 145 / 145 / 175 / 175 / 200 / 200
• Réglage fin du jeu (mm) par modèle : 9,100/90 / 22,500/90 / 0.75 / 0.75 / 0.75 / 0.75
• Vitesse de prélèvement (m/min) / configuration moteur par modèle : 0.37 / 0.37 / 3 x 1 / 3 x 1 / 3 x 1.5 / 3 x 2
• Tempérage individuel des rouleaux : eau ou huile
• Système d'appui hydraulique pour rouleaux supérieur et inférieur
• Mécanisme d'inclinaison motorisé pour positionnement de la colonne de rouleaux (horizontal à vertical, jusqu'à 45°)
• Chaque rouleau entraîné par un moteur servo individuel
