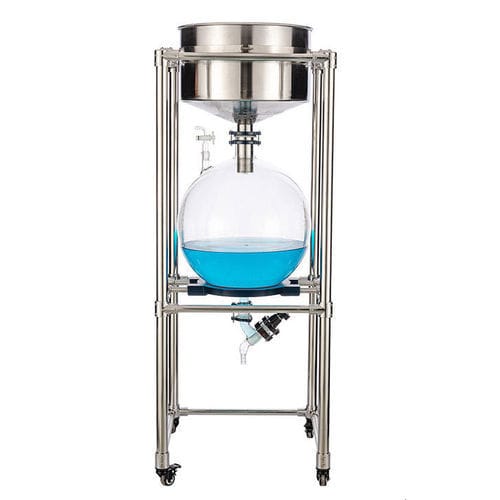

Filtre à liquide GVF series

à membranesous videde laboratoire

Présentation
Le filtre sous vide en verre série GVF est une unité mobile destinée à la séparation solide-liquide, au séchage de matériaux et à l'élimination d'impuretés. Les supports filtrants (tissu, tamis, membrane) sont placés sur l'entonnoir ; la bouteille d'aspiration en verre reliée à une pompe à vide entraîne le filtrat à travers la couche filtrante vers la bouteille. La finesse de filtration dépend des spécifications du support utilisé.

Caractéristiques

• Bouteille d'aspiration en verre borosilicaté GG-17 (coefficient d'expansion 3.3)
• Entonnoir en acier inoxydable 304 avec perçage Ø4 mm au fond
• Châssis en alliage d'aluminium combiné avec de l'acier inoxydable
• Raccords et accessoires en inox 304 ; robinet de vidange en verre avec noyau PTFE selon modèle
• Base mobile avec roues universelles et frein pour déplacement de l'ensemble

Spécifications

• Modèle GVF-5L : Fiole sphérique 5L ; Entonnoir 300×150 mm ; Prise d'aspiration bride Ø80 ; Raccord vide 24# (OD 12 mm) ; Vidange : raccord convexe Φ45 mm verre+PTFE, sortie Φ20 ; Hauteur de vidange 450 mm ; Dimensions 490×490×1500 mm ; NW/GW 20/45 kg
• Modèle GVF-10L : Fiole 10L ; Entonnoir 350×220 mm (21L) ; Bride Ø80 ; Vide 24# (OD 12 mm) ; Vidange : Φ45 mm verre+PTFE, sortie Φ20 ; Hauteur 450 mm ; Dimensions 500×520×1230 mm ; NW/GW 24/50 kg
• Modèle GVF-20L : Fiole 20L ; Entonnoir 350×220 mm (21L) ; Bride Ø80 ; Vide 24# (OD 12 mm) ; Vidange : Φ45 mm verre+PTFE, sortie Φ20 ; Hauteur 450 mm ; Dimensions 500×520×1330 mm ; NW/GW 27/53 kg
• Modèle GVF-30L : Fiole 30L ; Entonnoir 450×250 mm (39L) ; Bride Ø80 ; Vide 24# (OD 12 mm) ; Vidange : Φ33 mm verre+PTFE, sortie Φ34 ; Hauteur 350 mm ; Dimensions 580×600×1530 mm ; NW/GW 35/64 kg
• Modèle GVF-50L : Fiole 50L ; Entonnoir 450×250 mm (39L) ; Bride Ø80 ; Vide 24# (OD 12 mm) ; Vidange : Φ45 mm verre+PTFE, sortie Φ20 ; Hauteur 350 mm ; Dimensions 580×600×1530 mm ; NW/GW 38/67 kg

Caractéristiques techniques

• Verre : GG-17 borosilicaté (coefficient d'expansion 3.3)
• Vide nominal : 0.098 MPa
• Ports sur la fiole : 3 ports standard
• Mobilité : roulettes universelles avec frein
• Finition châssis : pulvérisation plastique ou PTFE ; support principal : plateau
• Utilisations : filtration en laboratoire et petites productions, séparation solide-liquide, séchage et débourbage
