Réacteur à cuve agitée VGR series

polyvalentpour produits chimiquesavec mélangeur

Aperçu

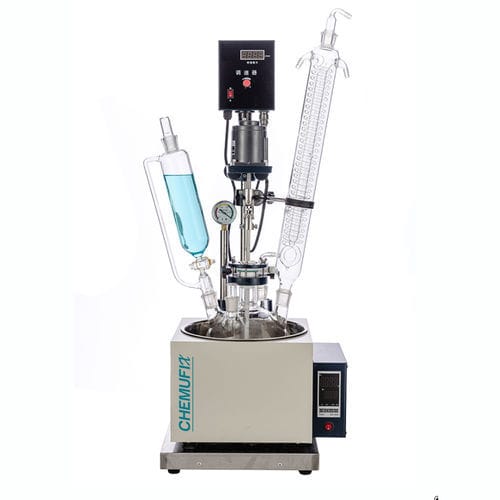

Le réacteur en verre monocouche série VGR associe un système d'agitation à vitesse constante, un bain chauffant et un condenseur en verre pour l'évaporation et le reflux. Pendant l'agitation, la cuve en acier inoxydable est chauffée par le bain ; en condition de vide (pompe à vide externe requise) l'efficacité d'évaporation augmente. La vapeur de solvant est condensée via un circuit de refroidissement externe et peut être ramenée en reflux ou collectée. La série nécessite des dispositifs externes de vide et de refroidissement/reflux pour constituer un système complet.

Caractéristiques

• Toutes les pièces en contact avec le produit en verre borosilicaté (coefficient 3,3) et PTFE pour résistance chimique.
• Châssis principal : tôle froide anticorrosion + alliage d'aluminium ; cuve : acier inoxydable.
• Commandes séparées pour agitation et chauffage ; bouton basculement (ON-OFF) fourni.
• Régulation électronique de la vitesse sans paliers avec réglage fin par bouton ; vitesse affichée numériquement.
• Bain thermostatique à affichage numérique avec sonde de type K au fond de la cuve et sonde inox.
• Palier en céramique et joint mécanique sur l'arbre d'agitation pour limiter l'usure et la contamination.
• Manomètre de vide à aiguille pour suivi du vide en temps réel.
• Agitateur en croissant en acier inox 304 revêtu PTFE ; arbre d'agitation en 304 avec manchon PTFE.
• Double protection par fusible pour moteur d'agitation et chauffage.

Spécifications (modèles monocouche petits)

• Modèles : VGR-1S (1 L sphérique), VGR-2S (2 L), VGR-3S (3 L), VGR-5S (5 L).
• Tension/fréquence : 220V/50Hz. Vitesse d'agitation : 0–800 rpm (petits modèles). Plage température cuve : -80℃ à +250℃ ; bain : ambiante à -180℃ (avec refroidissement adapté).
• Puissance moteur d'agitation : 40W–90W. Puissance de chauffe : 1,5–2 kW. Capacité de vide : ~0,098 MPa (pompe externe requise).
• Raccords : joints normalisés (19#, 24#, 29#) pour condenseur, entonnoirs et prises de température ; dispositifs de collecte fournis selon modèle.
• Dimensions et poids (exemples) : diamètres des cuves Φ245–Φ280 mm ; poids net machine 18–25 kg ; poids emballé 33–40 kg. Dimensions exactes selon modèle.

Spécifications (résumé modèles plus grands)

• Modèles : VGR-10S, VGR-20S, VGR-30S, VGR-50S, VGR-100S — capacités 10, 20, 30, 50, 100 L.
• Matériau verre : GG-17 (verre borosilicaté). Température de réaction : -80℃ à +250℃. Vitesse d'agitation jusqu'à 450 rpm pour les modèles plus grands.
• Exemples de puissance : agitation 90–250W ; chauffe 3–8 kW. Tailles du châssis, dimensions et emballage variables selon modèle.
• Mobilité : roulettes aux angles avec frein. Hauteur de sortie ~450 mm. Nombre de prises de réaction : couramment sphériques à sept bouchons ou cylindriques à six bouchons selon modèle.

Atelier / Images
Photos d'atelier et d'usine montrant l'assemblage, l'inspection et le contrôle qualité sont fournies avec le contenu produit.

Spécifications techniques

• Matériaux en contact : verre borosilicaté haute qualité GG-17 + PTFE.
• Agitation : paliers céramiques, joint mécanique, pales en croissant revêtues PTFE, commande de vitesse sans paliers.
• Plage de température : cuve -80℃ à +250℃ ; bain jusqu'à RT -180℃ avec refroidissement adapté.
• Capacité de vide : jusqu'à ~0,098 MPa (nécessite dispositif de vide externe).
• Condensation et reflux : serpentins en verre avec raccords normalisés ; boucle de refroidissement externe recommandée.
• Sécurité : double protection par fusible, joints mécaniques ; moteur/inverseur antidéflagrant en option pour applications dangereuses.
• Capacités disponibles : de 1 L à 100 L selon modèles VGR.
