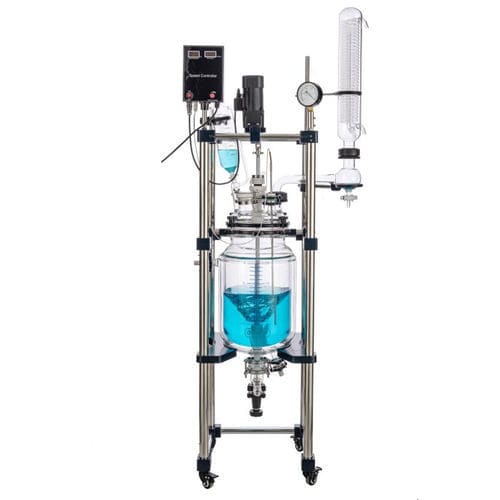

Réacteur à cuve agitée VGR series

de laboratoirepour l'industrie pharmaceutiquepour produits chimiques

Courte description
Réacteurs en verre chemisés (série VGR) disponibles en volumes effectifs de 5 L à 100 L. Construit en verre borosilicaté Pyrex 3.3, supports en SUS 304 et étanchéités en PTFE ; disponibles en versions chemisée (D) et triple-couche (T).

CARACTÉRISTIQUES D'UTILISATION
Les réactifs sont contenus dans la cuve intérieure du réacteur à verre double/triple paroi. L'intercouche/chemise peut être parcourue par un fluide frigorifique, de l'eau ou un fluide à haute température pour chauffer ou refroidir de manière contrôlée. Le système supporte le vide ou l'opération atmosphérique et des vitesses d'agitation variables. Convient pour la recherche en laboratoire, essais pilotes et production à petite échelle en chimie, génie chimique fin, biopharmacie et synthèse de nouveaux matériaux. Peut être intégré à des pompes à vide, circulateurs basse température, refroidisseurs à circulation et systèmes fermés de chauffage/refroidissement.

Fermenteur en verre
Caractéristiques

• Réglage et affichage numérique de la température pour un contrôle précis et une utilisation simple.
• Verre borosilicaté de haute qualité (Pyrex 3.3) avec propriétés physico-chimiques stables.
• Large plage de températures d'utilisation (basses températures jusqu'à −80°C ; les caractéristiques indiquent jusqu'à 300°C ; le tableau technique indique −80°C à 200°C).
• Fonctionnement à pression atmosphérique ou sous vide (degré de vide inférieur à 0,095 MPa à l'état calme).
• Affichage numérique de la vitesse d'agitation avec contrôle par variation de fréquence pour un brassage stable (50–500 tr/min).
• Système d'étanchéité d'arbre propriétaire et pale d'agitation revêtue PTFE ; joints en PTFE sur arbre et couvercle.
• Robinet de vidange résistant à la corrosion, sans zone morte pour un drainage efficace.
• L'intercouche (chemise) peut être entièrement vidangée après réaction.
• Conception compacte et pratique adaptée aux environnements de laboratoire et pilotes.

Spécifications
Modèle | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
Volume effectif (L) | 5 | 10 | 20 | 30 | 50 | 80 | 100
Volume chemisé (L) | 1,5 | 3 | 6 | 10 | 16 | 24 | 30
Surface échangeur chemise (m²) | 0,13 | 0,22 | 0,32 | 0,46 | 0,65 | 0,9 | 1,09
Surface condenseur (m²) | 0,12 | 0,2 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5
Matériau verrerie | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3
Matériau support | SUS 304 pour tous les modèles
Tolérance de température (°C) | -80 ~ 200 (tableau) ; caractéristiques mentionnent jusqu'à 300°C
Pression de fonctionnement (MPa) | Vide ou pression atmosphérique
Puissance moteur (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
Réglage de vitesse | Commande par fréquence (numérique) pour tous les modèles
RPM | 50 ~ 500 pour tous les modèles
Orifice agitation (Bride) | 50# (jusqu'à VGR-50) | 60# pour les modèles supérieurs
Orifice capteur | 24# pour tous les modèles
Condenseur (bouche de mouture) | 35# / 50# / 50# / 50# / 50# / 50# / 50#
Alimentation liquide | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
Entonnoir à pression constante | 29# / 40# / 40# / 40# / 40# / 40# / 40#
Alimentation solide (Bride) | / | 80# | 80# | 80# | 80# | 95# | 95#
Interface entrée/sortie | DN15 pour tous les modèles
Matériau joint | PTFE (Teflon) pour tous les modèles
Alimentation électrique | 220V 50Hz pour tous les modèles
Robinet de vidange | Robinet latéral sans effusion (conception sans zone morte)
Garde au sol | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
Matériau sonde température | Acier inoxydable revêtu de fluor, double protection contre la corrosion
Agitateur | Hélice trifoliée, acier inoxydable revêtu PTFE
Dimensions (L×l×H mm) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
Remarque | «D» indique réacteur verre chemisé ; «T» indique réacteur verre triple-couche

caractéristiques / spécifications techniques

• Série / nom du modèle : VGR Series
• Plage de volume effectif : 5 L à 100 L
• Matériau verrerie : Pyrex 3.3 (borosilicaté)
• Matériau support : acier inoxydable SUS 304
• Joints : PTFE (Teflon)
• Capacité température : plage indiquée −80°C à 300°C (tableau : −80°C à 200°C)
• Pression : fonctionnement sous vide ou atmosphérique (degré de vide < 0,095 MPa à l'état calme)
• Mélange : commande par variation de fréquence, 50–500 rpm, affichage numérique de la vitesse
• Alimentation : 220V 50Hz (standard)
• Configurations : réacteurs verre chemisé (D) et triple-couche (T)
