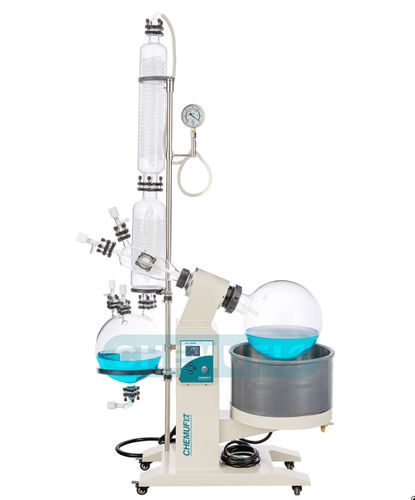

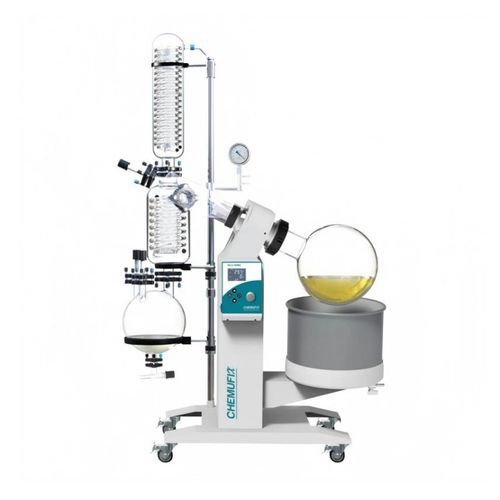

Évaporateur rotatif RE-LA series

de laboratoirepour liquidespour solvant

Évaporateur rotatif grande capacité

Usage
La série RE-LA est un évaporateur rotatif de grande capacité équipé d'un ballon rotatif de grand diamètre et d'une large surface d'évaporation. Le bain chauffant sous vide avec chauffage sur bord tournant améliore l'efficacité de diffusion de l'évaporation. Convient aux applications à petite échelle en laboratoire et production dans les domaines biologique, pharmaceutique, chimique et agroalimentaire. Le système peut être associé à des pompes à vide à eau recyclée, pompes à diaphragme, pompes à cycle basse température (vide), refroidisseurs à circulation, thermostats et pompes de circulation de liquide de refroidissement basse température.

Caractéristiques

• Construction antidéflagrante en option.
• Double joint tournant en Téflon (PTFE) et caoutchouc fluoré (breveté) garantissant un haut niveau de vide.
• Système de commande à fréquence variable importé et système de contrôle de température précis et fiable.
• La vanne de commutation du vide permet la collecte continue du distillat sans affecter le vide du système.
• Bain d'eau (bain d'huile en option) avec levage électrique ; option de levage manuel disponible ; utilisation facile.
• Vanne de vidange en PTFE : résistante à la corrosion et sans pollution.
• Sets supplémentaires de verrerie en option.

Données techniques (tableau)
Model | RE-LA-5 | RE-LA-10 | RE-LA-20 | RE-LA-50
Capacity of Rotary Bottle | 5L | 10L | 20L | 50L
Flanged diameter | Φ50mm | Φ95mm | Φ95mm | Φ125mm
Capacity of Collecting bottle | 3L | 5L | 10L | 20L
Rotary control | Affichage numérique, conversion de fréquence sans palier | Affichage numérique, conversion de fréquence sans palier | Affichage numérique, conversion de fréquence sans palier | Affichage numérique, conversion de fréquence sans palier
Rotary speed | 10 à 140 tr/min | 10 à 140 tr/min | 10 à 130 tr/min | 10 à 110 tr/min
Power of rotary motor (W) | 40W | 90W | 120W | 120W
Condensing tube | Tube serpentin double vertical | Vertical, condenseur principal + auxiliaire et circulation triple haute efficacité | Vertical, condenseur principal + auxiliaire et circulation triple haute efficacité | Vertical, condenseur principal + auxiliaire et circulation triple haute efficacité
Water/Oil bath | Bain d'eau en acier inoxydable (peut être remplacé par un bain d'huile) | Bain d'eau en acier inoxydable (peut être remplacé par un bain d'huile) | Bain d'eau en acier inoxydable (peut être remplacé par un bain d'huile) | Bain d'eau en acier inoxydable (peut être remplacé par un bain d'huile)
Temperature range | Affichage numérique, amb. ~99°C (bain d'huile amb. ~180°C) | Affichage numérique, amb. ~99°C (bain d'huile amb. ~180°C) | Affichage numérique, amb. ~99°C (bain d'huile amb. ~180°C) | Affichage numérique, amb. ~99°C (bain d'huile amb. ~180°C)
Vacuum degree | 399.9 Pa (inférieur à 3 mmHg) | 399.9 Pa (inférieur à 3 mmHg) | 399.9 Pa (inférieur à 3 mmHg) | 399.9 Pa (inférieur à 3 mmHg)
Evaporating capability | Eau ≥ 2 L/h; Alcool ≥ 4 L/h | Eau ≥ 2 L/h; Alcool ≥ 4 L/h | Eau ≥ 3.2 L/h; Alcool ≥ 6.5 L/h | Eau ≥ 5 L/h; Alcool ≥ 11 L/h / Eau ≥ 9 L/h; Alcool ≥ 19 L/h (plages des modèles supérieurs indiquées)
Elevating mode | Electrique | Electrique | Electrique (ou manuel) | Electrique & manuel
Elevating stroke | 0~150 mm | 0~150 mm | 0~160 mm | 0~190 mm / 0~230 mm (plus grand)
Power supply | 220-240V/50Hz | 220-240V/50Hz | 220-240V/50Hz | 380V/50Hz (pour certaines configurations)
Power (total) | 2.2 KW | 2.2 KW | 4.8 KW | 6.3 KW / 8.3 KW (modèles plus grands)
Dimensions (mm) | 765L × 400W × 1070H | 920L × 550W × 1700H | 1250L × 600W × 2100H | 1320L × 770W × 2340H

Spécifications techniques

• Série : RE-LA Series (modèles : RE-LA-5, RE-LA-10, RE-LA-20, RE-LA-50).
• Capacité du ballon rotatif : 5 L / 10 L / 20 L / 50 L (selon modèle).
• Capacité de la bouteille de collecte : 3 L / 5 L / 10 L / 20 L (selon modèle).
• Diamètres de bride : Φ50 mm (RE-LA-5), Φ95 mm (RE-LA-10/20), Φ125 mm (RE-LA-50).
• Commande rotative : Affichage numérique avec contrôle à conversion de fréquence sans palier.
• Plages de vitesse : jusqu'à 140 tr/min (modèles plus petits) jusqu'à 110 tr/min (plus grand).
• Puissance moteur rotatif : de 40 W à 120 W (variable selon modèle).
• Conception de condensation : condenseurs verticaux en double/serpentin ou principal+auxiliaire/circulation multi-efficace.
• Bain : bain d'eau inox standard ; bain d'huile en option (plage de température supérieure).
• Plage de température : amb. à 99°C (option bain d'huile amb. à 180°C).
• Capacité de vide : jusqu'à ~399.9 Pa (inférieur à 3 mmHg).
• Capacité d'évaporation (approx.) : Eau 2–9 L/h (selon modèle) ; Alcool supérieur (environ 4–19 L/h selon modèle).
• Levage : levage électrique standard ; certains modèles offrent une combinaison électrique et manuelle ; courses de 0–150 mm à 0–230 mm.
• Alimentation & consommation : généralement 220–240V/50Hz ; certaines configurations industrielles 380V/50Hz ; puissance totale d'environ 2.2 kW à 8.3 kW selon modèle.
• Dimensions : dépend du modèle (exemples : RE-LA-5 : 765×400×1070 mm ; RE-LA-10 : 920×550×1700 mm ; RE-LA-20 : 1250×600×2100 mm ; RE-LA-50 : 1320×770×2340 mm).
• Options & accessoires : construction antidéflagrante, jeux supplémentaires de verrerie, types de pompe à vide alternatifs, refroidisseurs ou chillers et autres équipements d'assistance.
