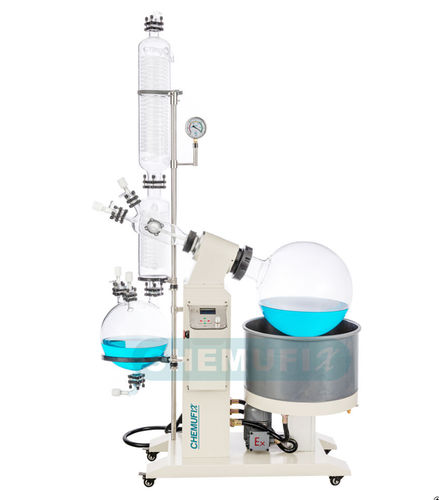

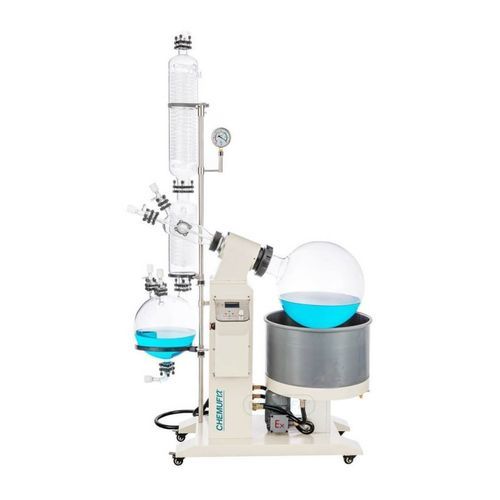

Évaporateur sous vide RE-LA Ex series

rotatifde laboratoirepour liquides

Présentation
Évaporateur rotatif sous vide grand volume Labfreez™ série RE-LA Ex avec ballon de grand diamètre, bain d'eau en acier inoxydable SUS304 et chauffage périphérique rotatif pour améliorer l'évaporation et la diffusion de la solution. Convient pour la R&D et la production à petite échelle dans les secteurs biotechnologique, pharmaceutique, chimique et alimentaire. L'appareil peut être configuré avec divers pompes à vide, refroidisseurs et dispositifs de régulation de température.

Caractéristiques

• Double joint tournant Teflon (PTFE) et caoutchouc fluoré (technologie brevetée) pour assurer un haut vide fiable.
• Système de commande par fréquence avancé et régulation de température précise.
• Valve de commutation du vide permettant la collecte continue sans rompre le vide du système.
• Levage du bain d'eau : options électrique ou manuel pour un usage ergonomique.
• Robinet de vidange en PTFE, résistant à la corrosion et sans pollution.

Moteurs antidéflagrants

• Puissance moteur sélectionnable selon la viscosité des mélanges.
• Degré d'antidéflagrant : dIIBT4.
• Puissances disponibles : 90 W, 180 W, 370 W.
• Conçus pour fonctionner sans étincelles.

Section de commande antidéflagrante

• Construction en acier soudé avec revêtement par pulvérisation électrostatique haute tension.
• Bus et sorties avec structures de sécurité renforcées.
• Conception de commande personnalisée avec protections : surtension, sous-tension, surintensité, surcharge et surchauffe.
• Degré d'antidéflagrant : dIIBT4.
• Affichage numérique de la vitesse et de la température avec surveillance en ligne.
• Fonction maintien de vitesse et contrôle PID de la température (plage standard : ambiante à 99°C).
• Option bain haute température jusqu'à 180°C.
• Tuyau de liaison flexible antidéflagrant : résistant au feu, à la corrosion et à l'eau, anti-âge.

Tube chauffant électrique antidéflagrant

• Résistance tubulaire convertissant l'énergie électrique en chaleur pour le bain ; construction en acier inoxydable soudé à froid.
• Revêtement par pulvérisation électrostatique haute tension et sécurité renforcée des bus/sorties.
• Degré d'antidéflagrant : dIIBT4 ; résistant à la corrosion, à l'eau et aux huiles, anti-âge.
• Options de tension : 220 V, 380 V. Options de puissance : 3 kW, 4,5 kW, 6 kW, 8 kW.
• Acier inoxydable SUS304 pour une bonne conductivité thermique, isolation et longévité.

Norme antidéflagrante

• Marquage dIIBT4 : adapté aux emplacements de classe IIB et aux groupes de gaz d'allumage de catégorie T4.
• Conception antidéflagrante (GB3836.2) isolant les sources d'inflammation.
• Classification des appareils électriques antidéflagrants subdivisée par MESG ou MICR en IIA, IIB, IIC.
• Groupes de température d'inflammation des gaz : T1–T6 ; T4 correspond à une température d'inflammation entre 135°C et 200°C.

Évaporateur rotatif sous vide grand volume — Spécifications (tableau)
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
Capacité du ballon rotatif | 5 L | 10 L | 20 L | 50 L
Diamètre de bride | Φ50 mm | Φ95 mm | Φ125 mm | Φ125 mm
Capacité du flacon collecteur | 3 L | 5 L | 10 L | 20 L
Contrôle rotation | Conversion de fréquence, vitesse continue (tous modèles)
Vitesse de rotation | 10 ~ 140 tr/min | 10 ~ 130 tr/min | 10 ~ 130 tr/min | 10 ~ 110 tr/min
Puissance moteur rotatif (W) | 40 W | 90 W | 180 W | 370 W
Degré antidéflagrant | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
Tube de condensation | Serpentin double vertical | Vertical, refroidissement principal + auxiliaire, circulation trois circuits haute efficacité (grands modèles) | Vertical, principal + auxiliaire | Vertical, principal + auxiliaire
Bain d'eau | Bain en acier inoxydable SS304 avec couche de revêtement (tous modèles)
Plage temp. | Affichage LCD numérique, amb. ~ 99°C ±1°C (standard) ; option jusqu'à 180°C
Degré de vide | 399.9 Pa (inférieur à 3 mmHg)
Joint de vide | Double joint Teflon (PTFE) + caoutchouc fluoré
Capacité d'évaporation | RE-LA-5Ex : Eau ≥ 2 L/h ; Alcool ≥ 5.4 L/h | RE-LA-10Ex : Eau ≥ 3.2 L/h ; Alcool ≥ 8.6 L/h | RE-LA-20Ex : Eau ≥ 5 L/h ; Alcool ≥ 14.3 L/h | RE-LA-50Ex : Eau ≥ 9 L/h ; Alcool ≥ 19 L/h
Mode de levage | Manuel (tous modèles)
Course de levage | RE-LA-5Ex : 0 ~ 150 mm | RE-LA-10Ex : 0 ~ 160 mm | RE-LA-20Ex : 0 ~ 190 mm | RE-LA-50Ex : 0 ~ 180 mm
Alimentation | RE-LA-5Ex & RE-LA-10Ex : 220–240 V/50–60 Hz | RE-LA-20Ex & RE-LA-50Ex : 380 V/50–60 Hz
Puissance (totale) | RE-LA-5Ex : 3,1 kW | RE-LA-10Ex : 3,8 kW | RE-LA-20Ex : 6,3 kW | RE-LA-50Ex : 8,3 kW
Dimensions de l'unité (mm) | RE-LA-5Ex : 835 × 400 × 1090 | RE-LA-10Ex : 920 × 550 × 1700 | RE-LA-20Ex : 1250 × 600 × 2100 | RE-LA-50Ex : 1320 × 770 × 2140
Dimensions boîtier de commande (mm) | 500 × 455 × 985 (typique) / RE-LA-50Ex : 500 × 455 × 985
Poids | RE-LA-5Ex : 118 kg | RE-LA-10Ex : 143 kg | RE-LA-20Ex : 173 kg | RE-LA-50Ex : 200 kg

Images incluses (à titre illustratif)
Des images produit ainsi que des illustrations d'usine/emballage/pièces détachées sont disponibles sur la page produit pour référence (galerie, application type, pièces de rechange, emballage, vue d'usine).

Spécifications techniques

• Série modèle : RE-LA Ex Series (RE-LA-5Ex, RE-LA-10Ex, RE-LA-20Ex, RE-LA-50Ex).
• Utilisation : R&D et production à petite échelle pour les secteurs biologique, pharmaceutique, chimique et alimentaire.
• Grade antidéflagrant : ExdIIBT4 pour moteurs et sections de commande.
• Système d'étanchéité sous vide : double joint Teflon (PTFE) + caoutchouc fluoré.
• Contrôle de rotation : conversion de fréquence, vitesse continue, affichage numérique.
• Affichages : vitesse digitale et température ; contrôle PID de la température.
• Plage de température standard : ambiante à 99°C ±1°C ; option jusqu'à 180°C pour le bain.
• Capacités d'évaporation (par modèle) : jusqu'à Eau 9 L/h / Alcool 19 L/h (modèle 50 L).
• Options d'alimentation et puissance de chauffage : 220–240 V ou 380 V selon modèle ; puissances de chauffage jusqu'à 8 kW.
• Matériaux : bain en SUS304 ; éléments chauffants et composants résistants à la corrosion.
• Mode de levage : manuel (option élévation électrique disponible).
